s7-200实现小车往返运动的例子

用S7-200实现小车往返的自动控制,其控制过程为:

按下启动按钮 ,小车从左边往右边(右边往左边运动),当运动到右边(左边)碰到右边(左边)的行程开关后,小车自动做返回运动,当碰到另一边的行程开关后,又开始返回运动 。如此往返运动,直到当按下停车按钮后小车停止运动。

西门子s7-200实现小车往返运动的实例分析

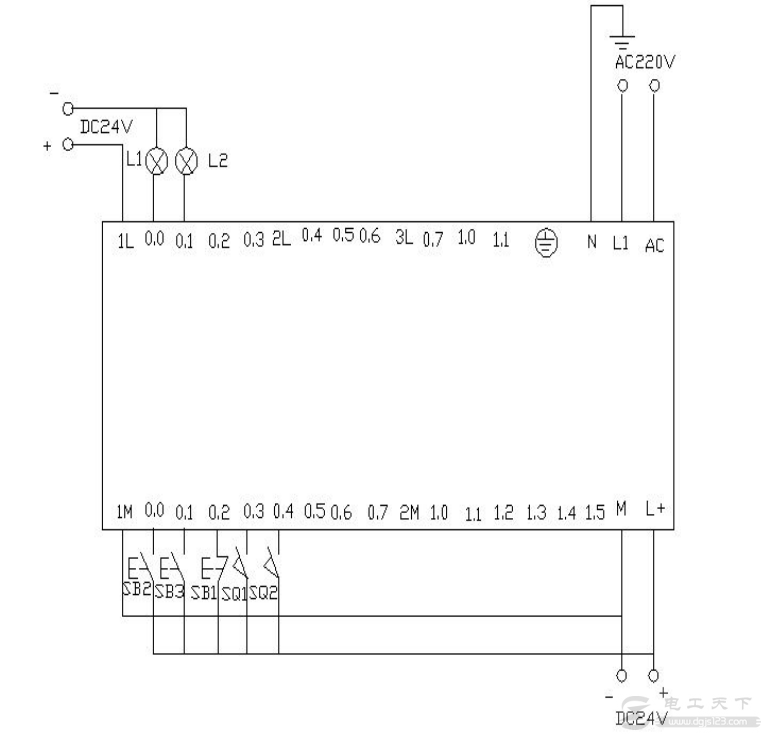

图1:电气接线图

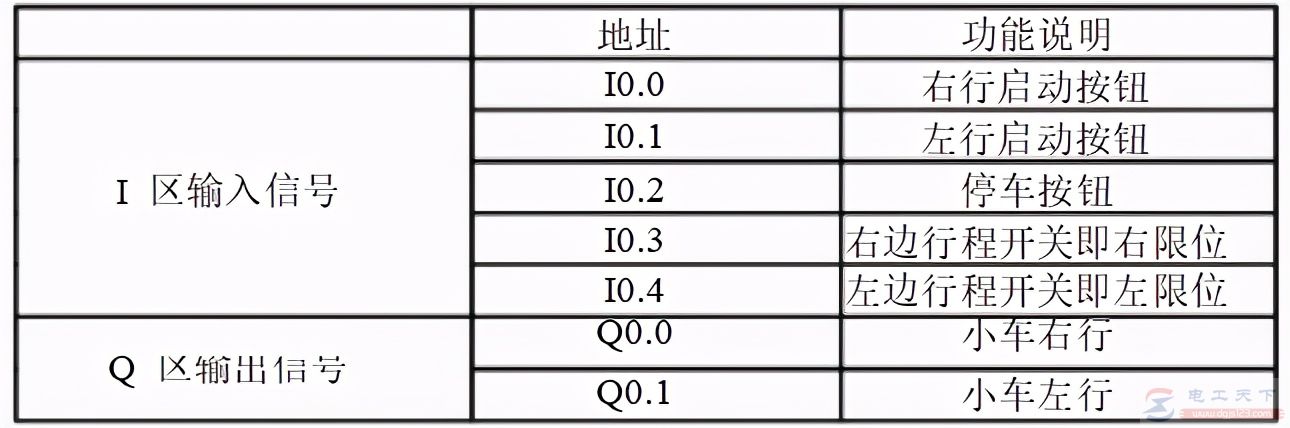

I/O分配表

西门子s7-200实现小车往返运动的实例分析

图2:梯形图程序

西门子s7-200实现小车往返运动的实例分析

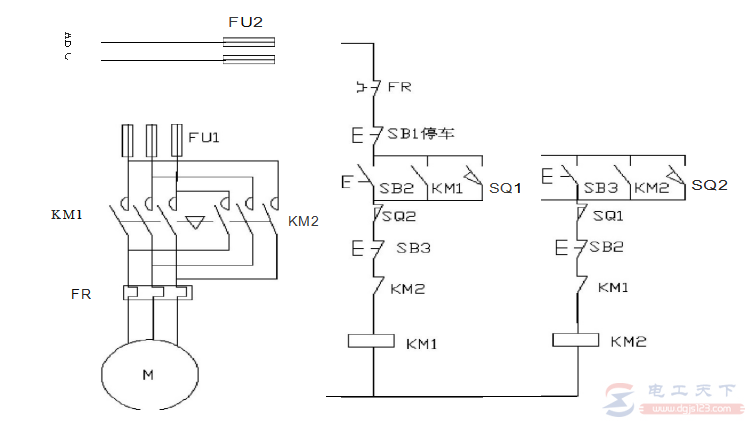

图3:PLC接线图

西门子s7-200实现小车往返运动的实例分析

图4:程序调试及结果分析

西门子s7-200实现小车往返运动的实例分析

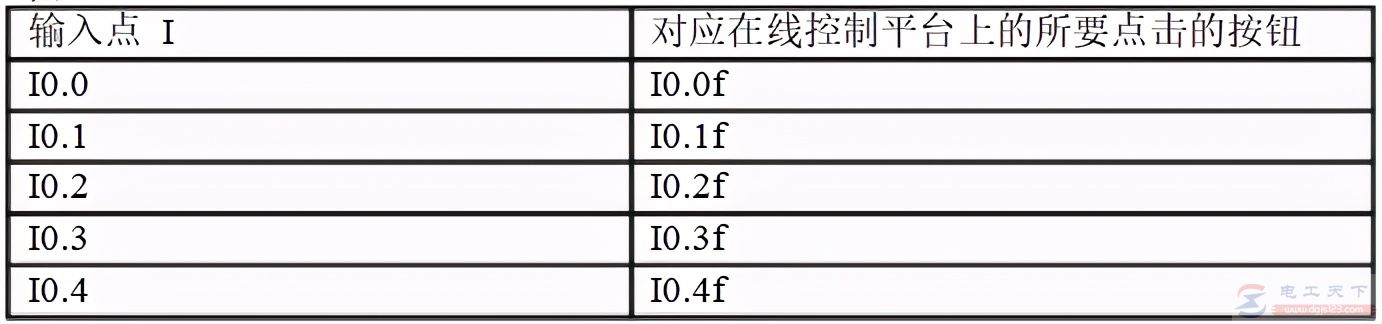

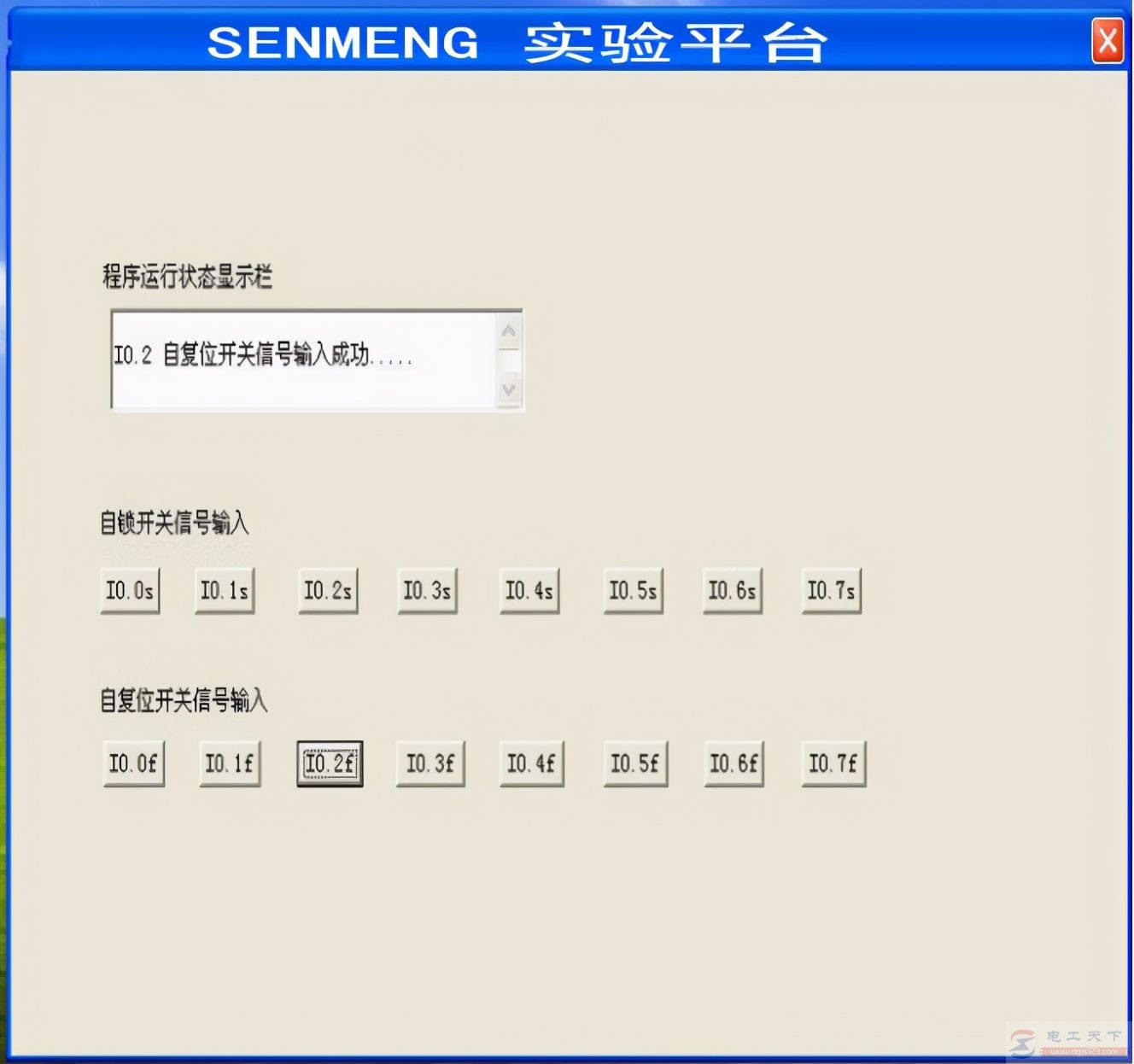

图5:控制平台操作面板

当按下SB2即i0.0(鼠标点击i0.0f)接通后,Q0.0接通,小车右行(即指示 灯 Q0.0 亮)。当小车运行碰到右限位开关SQ2即i0.4(用鼠标点击i0.4f,模拟SQ2被压下)接通,小车左行(指示灯Q0.0灭,指示灯Q0.1亮),当运行到左边碰到左限位SQ1即i0.3(鼠标点击i0.3f)接通,小车又往右运行(指示灯Q0.1灭,指示灯Q0.0 亮)。如此往返运动,直到按下SB1即i0.2(鼠标点i0.2f)接通,小车停止运行。
