博途wincc中通过变量触发历史数据记录的方法
来源:电工天下时间:2015-10-19 14:29:33 作者:老电工手机版>>
博途wincc中通过变量触发历史数据记录的方法
一、对单个变量的触发性数据记录
1、新建两个内部变量 类型Int
hmi变量---新建变量 test01、test02

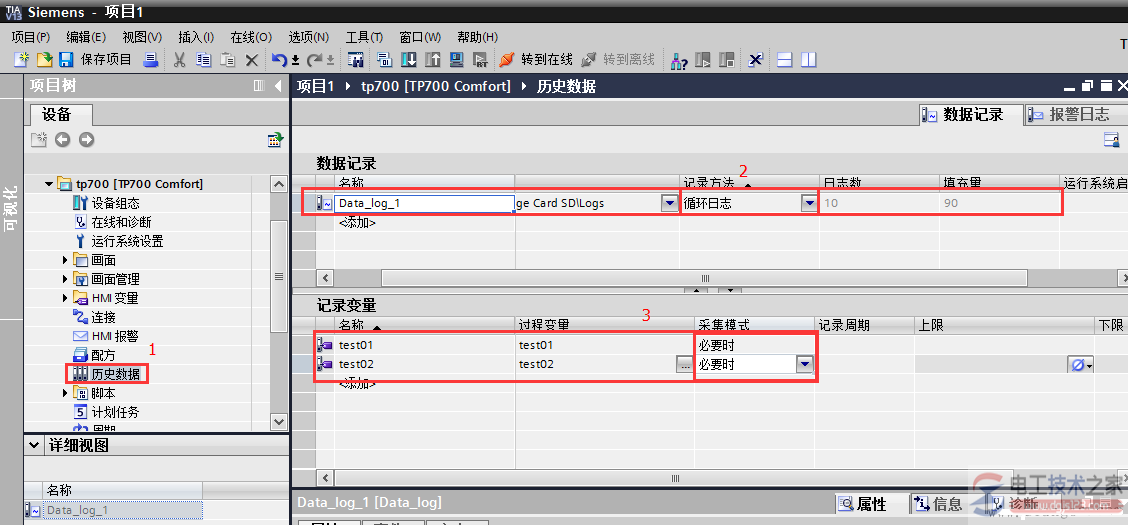

2、历史数据—新建“数据记录”Data_log_1 设置记录方法为“循环日志”----在“Data_log_1”下的变量记录中添加第一步新建的 内部变量 test01 test02,设置采集模式为“必要时”(采集模式为必要时的意思为当有bool型变量触发时则记录一次,而不是自动循环记录)

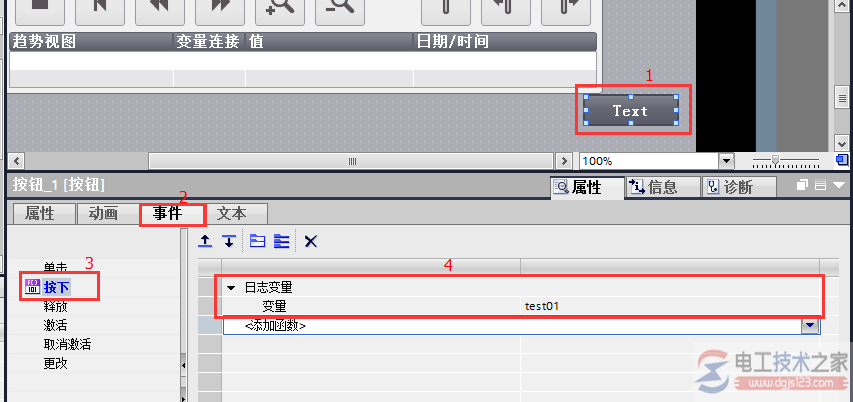

3、设置记录变量的触发位
在画面上新建一个按钮-----事件----按下----选择函数“日志变量”并选择要记录的变量

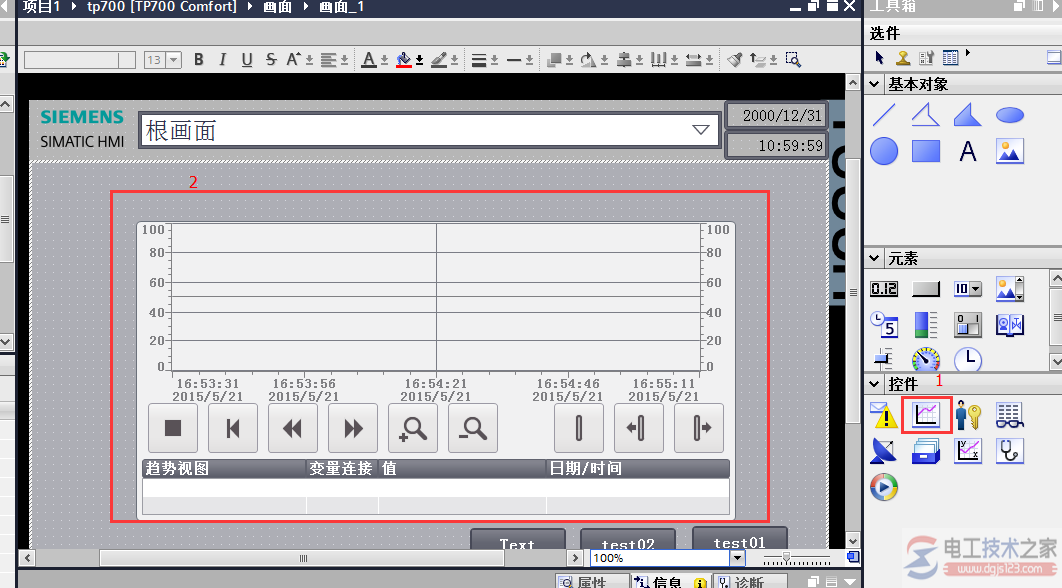

4、在画面中添加一个趋势图控件

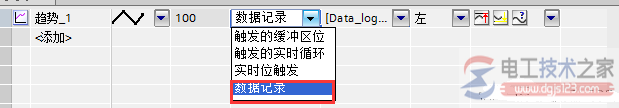

5、选中趋势图---右键属性—选则“数据记录”

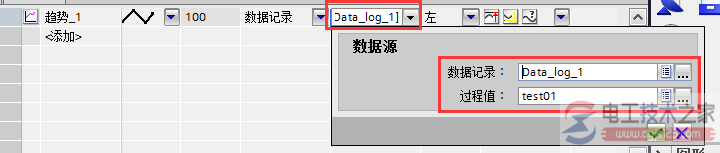

6、选中之前创建的“数据记录”Data_log_1----过程值设置为test01变量
二、对多个变量进行触发型数据记录
以上方法为设置“记录变量”的触发记录,主要针对单个变量的数据保存,
也可以根据客户要求对多个变量进行统一触发性记录。

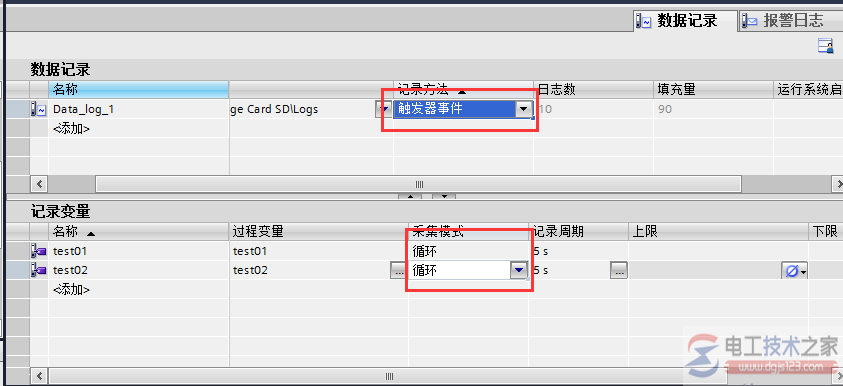

1、在数据记录下 将“Data_log_1” 的记录方法设置为“触发器事件”;“记录变量”的采集模式改为“循环”

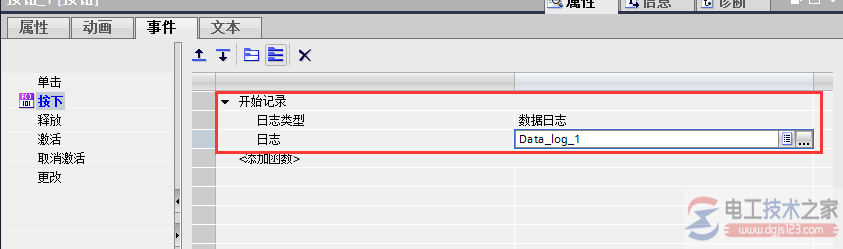

2、设置一个按钮,在按钮事件下设置---按下----开始记录----数据日志Data_log_1
当按下该按钮时会将“数据日志Data_log_1”下所有的变量进行保存

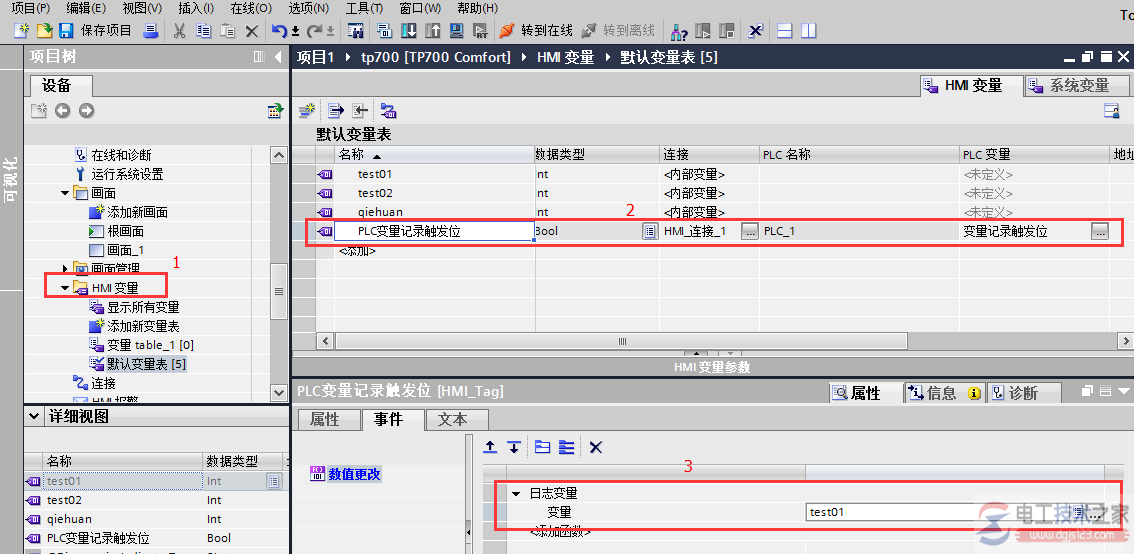

三、通过plc变量做触发位:
HMI变量---建立一个变量管理PLC变量----在变量事件下选择---日志变量并选择变量名称
