plc梯形图的特点_plc梯形图的绘制原则

来源:电工天下时间:2022-07-10 07:15:17 作者:老电工手机版>>

plc梯形图的特点是什么,plc梯形图的绘制原则有哪些,梯形图按自上而下、从左到右的顺序排列,在梯形图中某个编号继电器线圈只能出现一次,不了解的朋友参考下。

plc梯形图绘制原则

梯形图按自上而下、从左到右的顺序排列。每个继电器线圈为一个逻辑行,即一层阶梯。每一个逻辑行起于左母线,然后是触点的连接,最后终止于继电器线圈或右母线。在梯形图中某个编号继电器线圈只能出现一次,而继电器触点(常开或常闭)可无限次引用。

在每一逻辑行中,串联触点多的支路应放在上方。如果将串联触点多的支路放在下方,则语句增多,程序变长。

plc梯形图1

在每一个逻辑行中,并联触点多的支路应放在左边。如果将并联触点多的电路放在右边,则语句增多、程序变长。

plc梯形图2

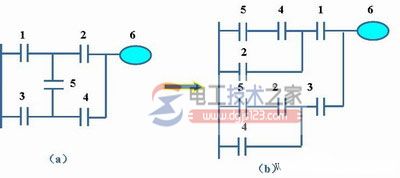

梯形图中,不允许一个触点上有双向“电流”通过。对于这样的梯形图,应根据其逻辑功能作适当的等效变换。

plc梯形图3

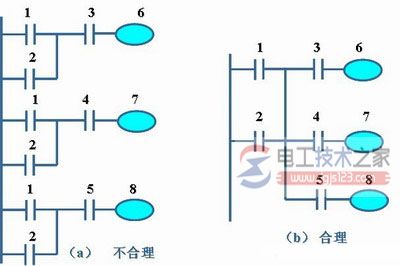

梯形图中,当多个逻辑行都具有相同条件时,为了节省语句数量,常将这些逻辑行合并。

plc梯形图4

如果电路结构复杂,用ALD、OLD等指令难以处理时,可以重复使用一些触点改成等效电路,再进行编程。

plc梯形图5
