交流接触器的结构组成与原理图解

来源:电工天下   编辑:小电工发布时间:2016-02-06 20:31:24

交流接触器的结构组成与原理图解

1、接触器的结构

以交流接触器为例,它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成:

1)电磁机构
电磁机构的组成:由电磁线圈、铁心和衔铁组成。
电磁机构的功能:操作触点的闭合和断开。

2)触点系统
触点是接触器的执行元件,用来接通或断开被控制电路。
触点系统包括主触点和辅助触点。
主触点:用在通断电流较大的主电路中。
辅助触点:用于接通或断开控制电路,只能通过较小的电流。按其原始状态可分为常开触点和常闭触点。

触点系统包括主触点和辅助触点
常开触点:原始状态时(即线圈未通电)断开,线圈通电后闭合的触点叫常开触点;
常闭触点:原始状态闭合,线图通电后断开的触点叫常闭触点(线圈断电后所有触点复原)。

3)灭弧系统
容量在10A以上的接触器都有灭弧装置,常采用纵缝灭弧罩及栅片灭弧装置。

4)反力装置
包括弹簧、传动机构、接线柱及外壳等。

5)支架和底座
用于接触器的固定和安装。

2、接触器的工作原理

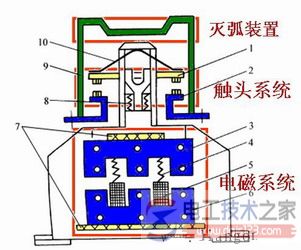

交流接触器结构示意图

图1 交流接触器结构示意图
1-动触头 2-静触头 3-衔铁 4-弹簧 5-线圈
6-铁心 7-垫毡 8-触头弹簧 9-灭弧罩 10-触头压力弹簧


线圈加额定电压,衔铁吸合,常闭触头断开,常开触头闭合;线圈电压消失,触头恢复常态。为防止铁心振动,需加短路环。

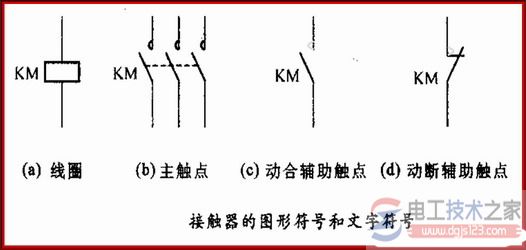

3、接触器的图形及文字符号
接触器的图形及文字符号


图2 接触器的图形符号和文字符号
