高低压配电柜工艺流程，高低压配电柜安装与操作方法

本文介绍了高低压配电柜的工艺流程，高低压配电柜安装与操作方法，配电柜安装固定，配电柜的二次回路接线，以及配电柜安装后的交接试验。

高低压配电柜安装与操作方法

一、高低压配电柜的工艺流程

基础验收→设备开箱检验→设备二次搬运→变压器就位→附件安装及接线→交接试验→试运前检查→试运行→交工验收

二、配电柜安装

安装前，控制间内环境应具备条件，所有的内装饰施工已完成，室内洁净安全。

A：配电柜安装固定

1、配电柜运到现场后，组织开箱检查，检查有无变形、掉漆现象，仪表部件是否齐全，备品备件、说明书等有无缺损，并做好开箱记录。

2、根据施工图的布置，按顺序将开关柜放在基础型钢上。成列柜就位后，先找正两端的柜，再在柜下至上三分之二高的位置绷上小线，逐台找正，以柜面为标准。找正时采用0.5mm垫片进行调整，每处垫片最多不能超过三片。

3、就位找正后，按柜固定螺孔尺寸进行固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。高、低压开关柜与预留角钢进行牢固焊接，电缆夹层上空明露部分用花纹钢板满铺，柜前、柜后均用1200mm×10mm（宽×厚）绝缘满铺。

4、开关柜其相邻两柜顶部水平度偏差不大于2mm，全部柜顶部水平偏差不大于5mm，其相邻两柜边不平度不大于1mm，全部柜面不平度不大于5mm，柜间接缝不大于2mm。

5、设备定位后，对内部紧固件再次紧固及检查，尤其是导体连接端头处。柜内接线完毕，用吸尘器清除柜内杂物，保持设备内外清洁，准确标识设备位号、回路号。

配电柜安装完成后，安装柜上方的的桥架。配电柜进出电缆开孔位置由供货方按尺寸预留。

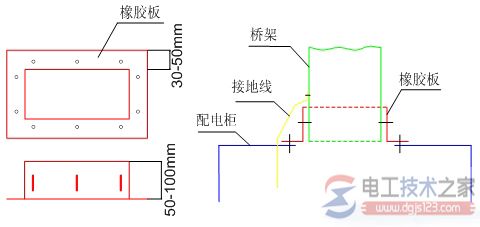

电缆敷设完成后封闭。桥架与柜内接地母排用专用接地线可靠接地。桥架与配电箱（柜）连接处采用橡胶板连接，以保护导线和电缆，桥架与配电柜连接见图。

B：二次回路接线

配电柜在出厂前应完成柜内二次回路接线及相关检测试验。

配电柜设备到现场后，要在甲方现场工程师和监理的监督指导下及时组织验收，相关技术文件要齐全，配电柜包装及密封良好，各元件齐全完好，接线可靠。

配电柜安装固定后，要逐台对配电柜的二次接线回路进行绝缘测试，测试使用500V等级绝缘测试仪表，测试结果要求大于１MΩ。

所有二次回路控制线或电缆均采用多股软铜线，接线端子采用规格合适的接线端子在烫锡后使用专用压接钳压接，烫锡时应采用中性焊剂。

C：交接试验

配电柜的交接试验详见后述调试和送电部分。

D：其它要求

1、抽屉式开关柜安装还要符合下列要求：

a、抽屉推拉灵活轻便，无卡阻、碰撞现象；

b、动触头与静触头的中心线一致，触头接触紧密；

c、抽屉的机械联锁或电气联锁装置动作正确可靠，保证断路器分闸后，隔离触头才能分开；

d、抽屉与柜体间的接地触头接触紧密；当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时程序相反。

2、配电柜二次回路绝缘检测前，仔细核对设计图纸，柜内的易损元件应事先拆卸。

3、配电柜的安装过程中应保证漆层完整，无损伤，柜内照明齐全。

4、变电室内设备外壳均需良好接地。
