三相五线制是什么,三相五线制接线图

来源:电工天下   编辑:小电工发布时间:2019-06-30 08:25:34

三相五线制是什么,三相四线制是什么,三相五线制接线图是什么样的,三相五线制:三相是指有三条线是火线,一条线是指零线,另外一条线是指地线。

三相五线制是什么,三相五线制接线图

1、三相四线制

三相是指有三条线是火线,一条线是指零线。

2、三相五线制

三相是指有三条线是火线,一条线是指零线,另外一条线是指地线。

(地线:protection earth 保护接地 —— PE / protection ground 保护接地 —— PG)

三相五线制(3根相线L + 1根地线PE / PG + 1根零线),比三相四线制,多了一根地线(Earth Wire),用于安全要求较高,设备要求统一接地的场所。一些近年开发的新建楼盘中,家庭厅内部的供电,国内有些地方,也开始采用三相五线制方式。

零线和地线的根本差别,在于一个构成工作回路,一个起保护作用,叫做保护接地,一个回电网,一个回大地。

三相五线制包含L1、L2、L3、N和PE共5根线,其中,PE线是保护地线,也叫安全线,是专门用于接到诸如设备外壳等,保证用电安全之用的。

如图:

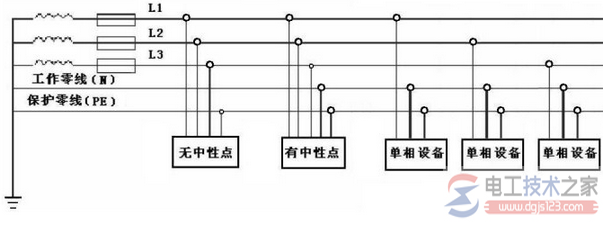

三相五线制接线图

中性线(N线),一般认为就是零线。三相负载对称时,三相线路,流入中性线的电流矢量和为零,但对于单独的一相来讲,电流不为零。

三相负载不对称时,中性线的电流矢量和不为零,会产生对地电压。

1、工作零线

N线,是给配电系统提供一个参考点位,让电压稳定在一个固定值的作用。也起到故障电流返回电源的作用。

2、保护零线

就是PE线,作用是降低电气装置外露导电部分,在故障时的对地电压或接触电压

注意:PE线上,不得插接任何开关或熔断器
