一例8极漏电开关的接线图

来源:电工天下   编辑:小电工发布时间:2020-11-26 10:51:33

有关漏电开关的接线方法,分享一例8极漏电开关的接线图,带漏电保护功能,也带短路保护功能,有些网友不知道漏电开关怎么接线,希望这例接线图对大家有所帮助。

8极漏电开关接线图

漏电开关就是断路器加一个漏电模块拼装而成,带漏电保护功能的同时带短路等保护,A1,A2是AC220V的电源进线,A1需要接的火线,也就是L相;A2需要接的零线,也就是N相;下端的左边两个孔是和漏电模块拼装的接线点,不需要去动它,右边的B1和B2是出线,同样的左边是火线,右边是零线出口。

8极漏电开关接线图如下:

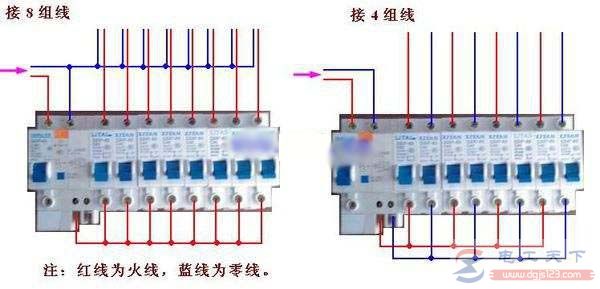

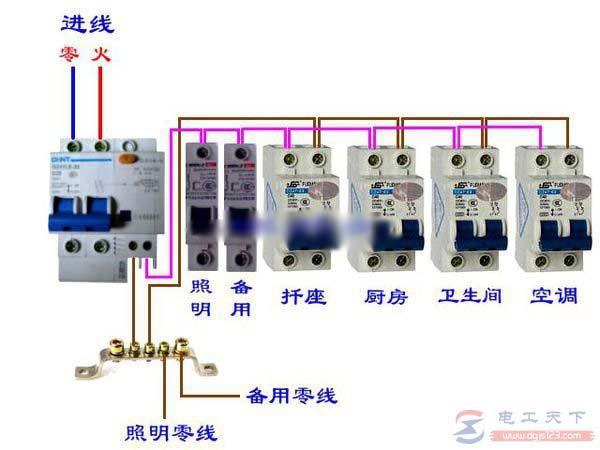

一例8极漏电开关的接线图

一例8极漏电开关的接线图
