声控开关如何接线?声控开关的原理与接线图

来源:电工天下   编辑:小电工发布时间:2015-11-09 06:48:08

声控开关的原理与接线图

一、声控开关是什么

声控开关是利用感应外界声音来自动启动开关,它有一个声音传感器,有一个小弹片来感应声音并通过一个继电器把声音信号转换成电信号,在声音足够大的时候电信号也足够大,这时候的电信号就传到开关的触头上,来使电路接通或者断开。
声控开关的原理与接线图

二、声控开关的原理

声控开关是利用感应外界声音来自动启动开关,它有一个声音传感器,具体的说就是有一个小弹片来感应声音并通过一个VS因无触发电流而阻断。此时流过灯泡H的电流≤2.2mA,灯泡H不能发光。电阻R1和稳压二极管DW使三极管V偏压不超过6.8V,对三极管起保护作用。夜晚,亮度小于一定程度时,光敏二极管D呈现高阻状态≥100KΩ,使三极管V正向导通,发射极约有0.8V的电压,使可控硅VS触发导通,灯泡H发光。RP是清晨或傍晚实现开关转换的亮度选择元件。

由音频放大器、选频电路、延时开启电路和可控硅电路组成。它提供了一种操作简便、灵活、抗干扰能力强,控制灵敏的声控灯,它采用人嘴发出约1秒的控制信号“嘶”声,即可方便及时地打开和关闭声控照明装置,并有防误触发而具有的自动延时关闭功能,并设有手动开关,使其应用更加方便。声控灯由话筒、音频放大器、选频电路、倍压整流电路、鉴幅电路、恒压源电路、延时开启电路、可控延时开关电路、可控硅电路组成。

三、声控开关的使用方法:

1、厂家为了控制成本在声控开关里使用了小功率的可控硅,以至于所控功率不超过40W,而日光灯在启动时的启动电流很大,所以不能使用。如果想控制大功率的电器,需外接一个220V的继电器,便可解决。

2、声控灯头的接线为什么一定要接对零火线?且不能用节能灯只能装白炽灯?

声光控灯头的接法是不分零火线的!之所以只能用白炽灯不能用节能灯,原因:声光控开关的电路时将市电桥式整流,后边用单向可控硅控制,实际上它是将交流市电变为半波电,即当可控硅关断时仍然有小电流通过,这个电流不足以点亮白炽灯,装节能灯就不同了,节能灯电路时桥式整流之后电解滤波,当这个电流流入节能灯后,经过桥式整流,电能存储在滤波电解上,当电解的电流有足够大时就出发节能灯发光,电解放电完毕就熄灭。所以声光控开关用节能灯就会有一闪一闪的现象。

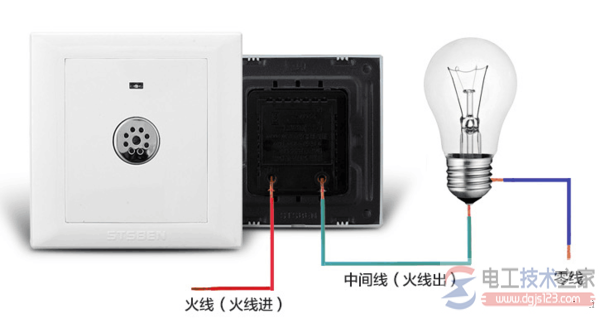

以楼道感应延时开关86型节能灯二线声光控开关为例,接线方法如图:
声控开关的原理与接线图
