如图为光电开关电路,这是一个利用光电二极管对光线强弱的反应,从而对电路进行切换的开关电路。

光电开关电路图,电路切换开关电路

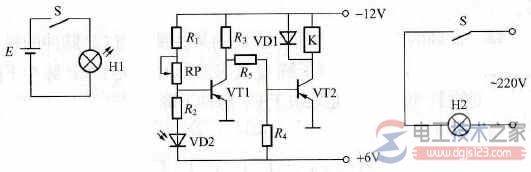

图1 光电开关电路
当把开关S打开时,光电二极管无光照射,呈高阻抗,晶体三极管VT1的发射结正偏,基极有足够大的电流使VT1饱和。
VT1集电极电位近似为零;VT2的发射结反偏,VT2截止。继电器线圈K无电流,触头不动作。
合上开关S时,H1得电发光照射到光电二极管VD2,其阻抗变小,使VT1发射结反偏,VT1由饱和(导通)转换为截止。
集电极电流为零,使VT2发射结正偏而饱和导通,VT2的饱和电流流过继电器K线圈使其动合触点闭合。照明灯H2亮。
