开关插座位、控、极的开关术语含义

来源:电工天下时间:2020-02-28 08:18:26 作者:老电工手机版>>

有关开关插座位、控、极的开关术语含义,“位”、“控”和“极”这三个开关术语都代表了什么意思,“一位”就是有一个开关,“两位”就是有两个开关,单控开关,双控开关等。

开关插座位、控、极的含义

选购家用开关插座时,会碰到卖家说到“位”、“控”和“极”这三个开关术语,很多朋友不大理解这些术语的含义,给选购带来一定的困惑。

基础知识,看看“位”、“控”和“极”这三个开关术语都代表了什么意思。

一、“位”

位,也叫联,如几位开关,也可叫几联开关,意思就是指在一个面板上,有几个独立的开关功能模块。

“一位”就是有一个开关,“两位”就是有两个开关。这些开关的功能是相互独立的,互不干扰,既节约成本,又节省空间。

二、“控”

控这个术语,如单控开关,双控开关等,就是能控制一条电路、两条电路的意思。

比如单控开关,只能控制一条线路;双控开关,以字母a、b表示两条电路,即开关的过程就是接通a断开b,或接通b断开a的过程。

两条线路不会同时开启,也不会同时断开。

双控开关在家庭装修中用得非常多,朋友们可以多花点精力弄懂双控开关的原理。

例如,经常要求卧室的灯泡既可在床头开闭,也能在卧室门口开闭,实现在两个地方控制一个灯泡的目的,就可以使用两个双控开关,通过一定排线规则来实现这个要求。

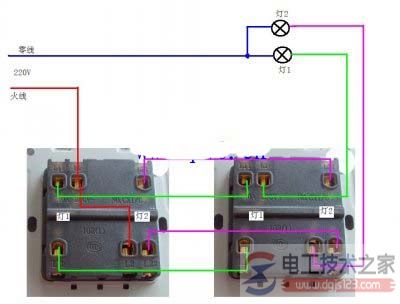

下面是双控开关的接线图

双控开关的接线图

三、“极”

极也是用一个开关控制几条电路,但与上面所讲的控有根本的不同,比如双极开关,假定以字母a、b表示两条电路,开关可以同时控制a、b两条电路,要么同时接通,要么同时断开,与双控开关的用途完全不同。

有不少的电工师傅将极和控的概念弄混了,不过极的概念在墙壁开关中很少见,主要用在空开和漏电断路器上。
