电磁式继电器的工作原理
来源:电工天下时间:2022-03-05 12:35:50 作者:老电工手机版>>

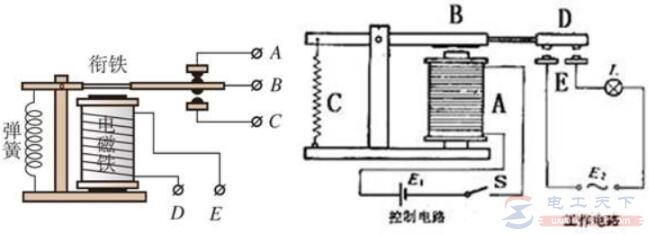

电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成,其控制原理如下:
当闭合低压继电器电路的开关时,继电器线圈中有电流流过。根据电磁效应,此时线圈中的铁芯产生电磁吸力,衔铁在电磁吸力的作用下克服弹簧的拉力和铁芯吸合,同时衔铁远端的开关片将和高压电路的开关触点闭合,高压电路导通。
当断开低压继电器电路的开关时,继电器线圈中的电流消失,铁芯的电磁吸力随着消失。这时,衔铁在弹簧拉力下远离铁芯,远端的开关片同时和高压电路的开关触点断开,高压电路随之断开。
电磁继电器的电路图形符号与表示形式
有关电磁继电器的电路图形符号,继电器线圈在电路中用一个长方框符号表示,继电器有两个线圈会画两个并列的长方框,继电器的触点有三种基本形式。
电磁式继电器与接触器有哪些区别
有关电磁式继电器与接触器的区别,根据电磁继电器与接触器的用途来区分,继电器的主要作用则是起信号检测、传递、变换或处理,接触器主要用来接通或断开主电路。
电磁式继电器的工作原理及演示图
有关电磁式继电器的知识,电磁式继电器的结构组成有哪几部分,以及这种继电器的工作原理是什么,电工天下小编带大家来了解下。
