继电器是什么?继电器入门知识

来源:电工天下时间:2020-07-01 16:45:22 作者:老电工手机版>>

有关继电器的入门知识,继电器是什么,继电器是根据接收到的某种信号,按控制要求自动开闭水电流控制器路的一类电器,继电器的工作原理。

继电器入门知识

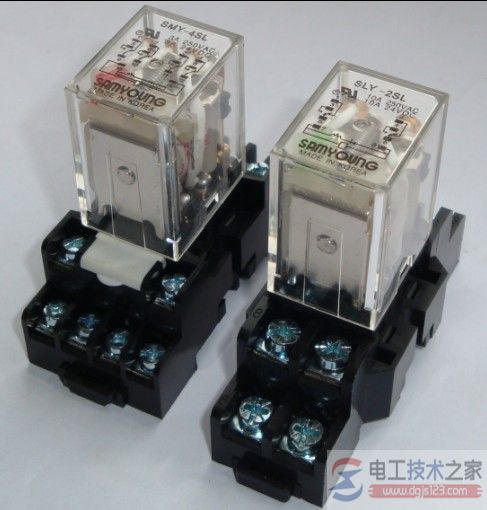

继电器

继电器是根据接收到的某种信号,按控制要求自动开闭水电流控制器路的一类电器。

继电器是一种基本的电气设备,它用来打开或关闭一定数量互相独立的电路。这种操作是利用由电压控制的线圈绕组所产生的电磁场来实现的。

继电器电器(relay)也是一种电门,但与一般开关不同,继电器并非以机械方式控制,而是一种以电磁力来控制切换方向的电门。

当线圈通电后,会使中心的软铁核心产生磁性,将横向的摆臂吸下,而臂的右侧则迫使电门接点相接,使两接点形成通路。

简单的单轴单切式继电器,一颗继电器也可以同时切换多组电门,一个双轴双切的继电器,它有八支接脚,排列方式如图上接脚编号。

另外,继电器规格除了电门接点数目不同,还要注意线圈的工作电压是直流或是交流电,(电工天下 www.dgjs123.com)使用的电压电流大小,切换电门耐电压程度等,继电器的规格有6v、9v、12v、24v、48v、100v、110v、200v、220v…等,例如一般工业界常用的继电器接点可以耐电压电流110vac-10a,线圈使用电压为24vdc,共有二组或三组接点。

低电压的直流继电器可以直接用电晶体推动,使用极为方便。

一般继电器规格中它并不会说明继电器需要多少电流可以驱动线圈,在使用时可以量测线圈内的电阻值,即可用欧姆定律换算出耗电流,如果量测阻值为150w,线圈驱动电压24vdc,耗电流为24v/150w=0.16a,这样就可以知道电源供应器需要供应多大的电流,才能使继电器作动。

继电器是相当重要且常见的电子元件,在许多机械控制上都相当有用。
