时控开关和交流接触器怎么接线
来源:电工天下时间:2022-03-14 09:51:34 作者:老电工手机版>>
当用电器的功率大于定时开关的功率660W时,不能用定时开关直接控制电器,需要和交流接线器配合使用,就是用定时开关控制交流接触器,用交流接触器控制大功率的用电器。

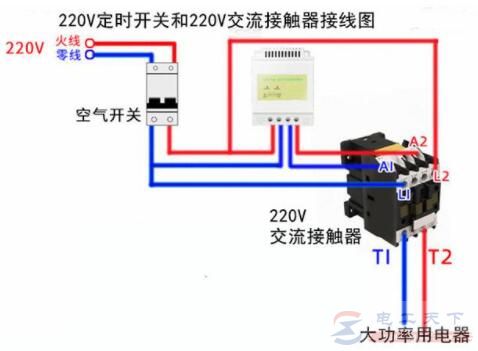

定时开关和交流接触器怎么接线
具体接线方法如下:
1.220V市电接入空气开关,把空气开关和定时开关接上。
2.把空气开关和交流接触器接上,空气开关的火零线连接交流接触器的L1、L2上。
3.把定时开关和交流交流接触器接上,定时开关出线连接到交流接触器的A1、A2上。
4.把大功率用电器和交流接触器接上,交流接触器的T1和T2连在大功率用电器上。
以上就是220V定时开关和220V交流接触器接线步骤,选择交流接触器注意选择220V的,在整个接线过程中,空气开关处于断开转态,确保用电安全。
时控开关配合接触器怎么接线?
取220伏电源接时控开关的进,出线接220V线圈接触器的A1A2;先校正时钟,按住时间键不放再安小时键校时钟,安分钟键校正分钟,完成后按一下定时,显示1开或1NO,再按小时和分钟设置自己想要开的时间,再按定时,显示1关或1OFF,又按小时和分钟设置想要关的时间,第一组时间设置完成,想多次开关就继续按定时设置时间,时间设置不能矛盾,否则就会不动作,如08:00开,07:00关。
第一组与第二组时间不分先后,不存在矛盾,如第一组时间是08:00开,08:45关,第二组时间是06:30开,07:45关;时控开关按哪组时间先到就动作,组与组间不能有时间相交,如08:00开08:45关,08:40开09:30关,这样也不会工作。
时控开关如何控制交流接触器?
时控开关是怎么控制交流接触器的,时控开关操控交流接触器的原理图,以及220V电源、220V负载、220V电源控制的接线图等,供大家学习参考。
时控开关时间不准确什么原因
时控开关上显示的时间不准确,时钟显示的时间和实际的时间不一样,且设置好的定时到时间没有开关操作,确定设置的开关时间没有问题,那么是什么原因导致的这个问题,一起来看下。
