CJX2-0910交流接触器与热过载继电器的接线图
来源：电工天下时间：2020-05-12 10:49:08 作者：老电工手机版>>
有关CJX2-0910交流接触器的接线图，加装NR2-11.5热过载继电器、2个触发开关、1个2相水泵，应该如何接线，一个三相的接线图，供电工朋友们参考。
CJX2-0910交流接触器的接线图
加装NR2-11.5热过载继电器、2个触发开关、1个2相水泵，应该如何接线？

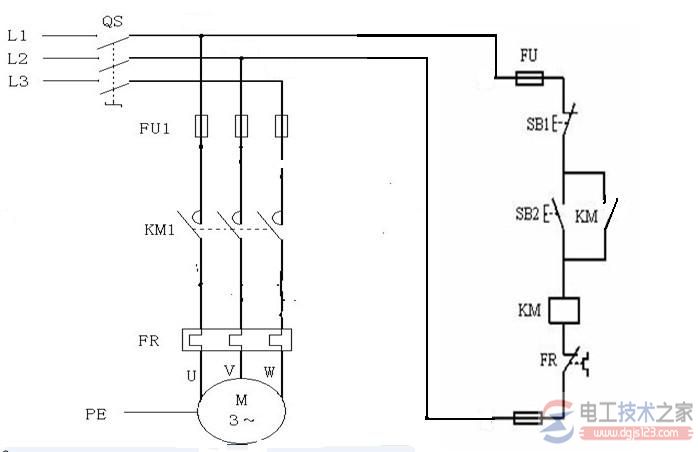

如下图：
首先，要看得懂电气原理图。
