避雷针安装示意图_避雷针制作与安装注意事项

来源:电工天下时间:2015-09-01 05:30:41 作者:老电工手机版>>

避雷针安装示意图_避雷针制作与安装注意事项

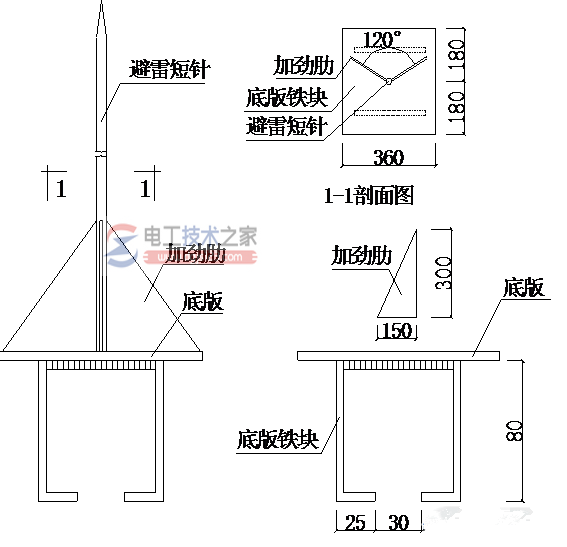

一、避雷针的安装示意图

避雷针的高度一般为400mm或500mm。

避雷针的安装

二、避雷针制作与安装要求

1、所有金属部件必须镀锌,操作时注意保护镀锌层。

2、采用镀锌钢管管制作针尖,管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm

3、避雷针应垂直安装牢固。垂直度允许偏差为3/1000。

4、焊接要求焊接应采用搭接焊,其搭接长度必须符合下列规定:

5、扁钢为其宽度的2倍(且至少3个棱边焊接)。

6、圆钢为其直径的6倍。

7、圆钢与扁钢连接时,其长度为圆钢直径的6倍。

8、避雷针一般采用圆钢或钢管制成,其直径不应小于下列数值:
a、独立避雷针一般采用直径为19mm镀锌圆钢。
b、屋面上的避雷针采用直径25mm镀锌钢管。
c、水塔顶部避雷针采用直径25mm或40mm的镀锌钢管
d、烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢,其厚度应为4mm.

三、避雷针制作与安装注意事项

焊接处一不饱满,焊药处理不干净,漏刷防锈漆。应及时予以补焊,将药皮敲掉,刷上防锈漆。

针体弯曲,安装的垂直度超出允许偏差。应将针体重新调直,符合要求后再安装

独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。其距离应大于3m,当小于3m时,应采取均压措施或铺设卵石或沥青地.

注意:

避雷针如果没接地将是个迎雷针 ,务必谨慎。

避雷针的作用,建筑物是否遭雷击有很多因素,有无避雷针只是其中一种。

很多古代的建筑物建筑在山顶上,没有遭受雷击,反而是附近的山谷中容易雷击,这就是因为土壤电阻率不同。山上砂石多,土壤电阻率大;山谷中多有河流,土壤中水分大,土壤电阻率小。
