空气开关与插座零线火线地线的接线图解

电工天下【防雷接地】 编辑:小电工 发布时间:2016-09-26 10:28:05

空气开关与插座、零线、火线与地线的接线图解

切记:连接由专业电工负责

只能在使用时注意

另:火线进开关

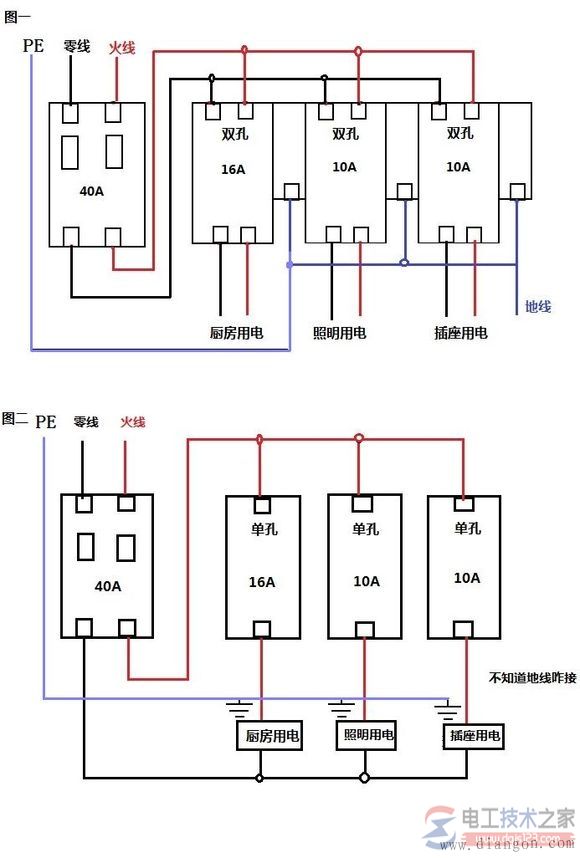

断路器(简称“空开”)的接线图


 插座的接线图


左零右火中接地
实物图
新国标插座的正面图


三眼插头的正面图(从背面看就与插座一致了)


新国标五眼插座部分截图


左零右火的空开接线图

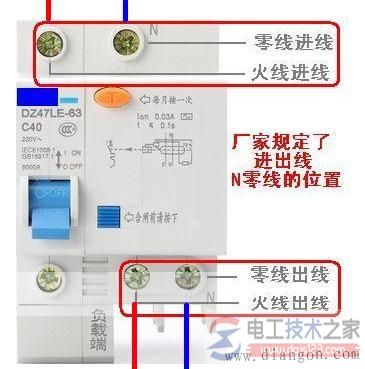

漏电保护器上的火线和零线的连接
一般的是左零右火,也有特标的是左火右零的,如下图
