摇表的接线要求,摇表使用前的检查内容

来源:电工天下   编辑:小电工发布时间:2021-08-26 10:27:25

有关摇表的使用方法,在用摇表进行测量前,需要对摇表进行正确接线,并要对摇表进行相关检查,主要检查内容为开路试验与短路试验等,下面具体来看下。

一、摇表的接线要求

摇表有三个接线端钮,分别标有L(线路)、E(接地)和G(屏蔽),在接线时找准待按钮,按要求进行接线即可。

当测量电力设备对地的绝缘电阻时,需要将L接到被测设备上,E可靠接地。

摇表的接线要求,摇表使用前的检查内容

二、摇表的检查内容

1、开路试验:在摇表未接通被测电阻之前,摇动手柄使发电机达到120r/min的额定转速,观察指针是否指在标度尺“∞”的位置。

摇表的接线要求,摇表使用前的检查内容

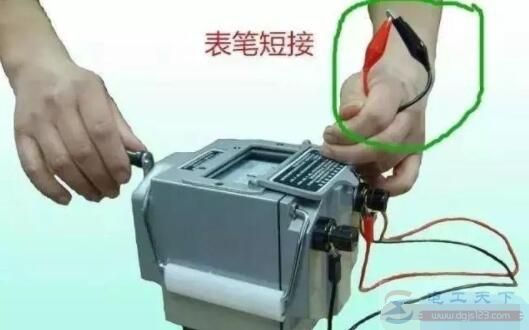

2、短路试验:将端钮L和E短接,缓慢摇动手柄,观察指针是否指在标度尺的“0”位置。

摇表的接线要求,摇表使用前的检查内容

(1)观测被测设备和线路是否在停电的状态下进行测量,摇表与被测设备间的连接导线不能用双股绝缘线或绞线,需要使用单股线分开单独连接。

(2)将被测设备与摇表正确接线,摇动手柄时由慢渐快至额定转速120r/min。

(3)正确读取被测绝缘电阻值大小。同时,记录测量时的温度、湿度、被测设备的状况等,以用于分析测量结果。
