三室两厅开关插座布局图与插座开关清单
来源：电工天下时间：2020-02-28 09:55:55 作者：老电工手机版>>
有关三室两厅开关插座布局图与插座开关清单，三室两厅开关插座安装布局图解，包括餐厅、客厅、卧室、卫生间、书房、厨房、阳台、走道等开关插座的安装布局图，以及所需插座开关的清单列表。

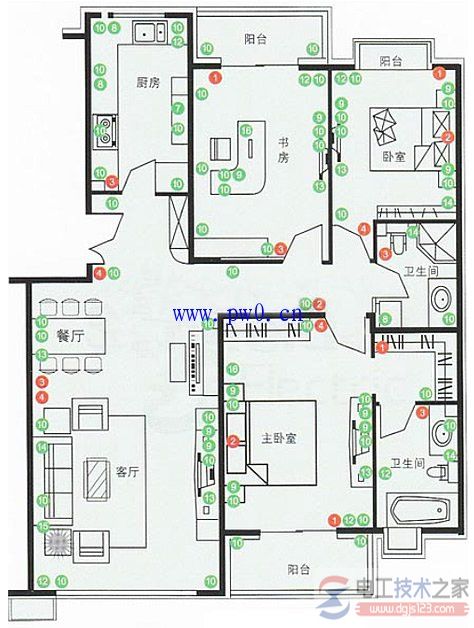

三室两厅开关插座的布局
| 编号 | 单品名称 | 餐厅 | 客厅 | 主卧 | 卧室 | 主卫 | 卫生间 | 书房 | 厨房 | 阳台1 | 阳台2 | 衣帽间 | 走道 | 合计 |
 |
单联单控开关 | 1 | 1 | 1 | 1 | 4 | ||||||||
 |
单联双控开关 | 1 | 1 | 1 | 3 | |||||||||
 |
双联单控开关 | 1 | 1 | 1 | 1 | 1 | 5 | |||||||
 |
双联双控开关 | 1 | 1 | 1 | 1 | 4 | ||||||||
 |
三联单控开关 | 0 | ||||||||||||
 |
三联双控开关 | 0 | ||||||||||||
 |
10A三极插座 | 1 | 1 | |||||||||||
 |
10A三极插座带开关 | 1 | 2 | 3 | ||||||||||
 |
10A两位两极插座 | 2 | 4 | 3 | 2 | 11 | ||||||||
 |
10A二、三极插座 | 5 | 6 | 6 | 6 | 1 | 1 | 9 | 7 | 2 | 2 | 2 | 1 | 48 |
 |
10A二、三极插座带开关 | 0 | ||||||||||||
 |
16A三极插座(带开关) | 1 | 1 | 1 | 1 | 1 | 1 | 6 | ||||||
 |
单联电视插座 | 1 | 1 | 1 | 1 | 1 | 5 | |||||||
 |
单联电话插座 | 1 | 1 | 1 | 1 | 4 | ||||||||
 |
单联信息插座 | 0 | ||||||||||||
 |
电话 + 信息插座 | 1 | 1 | 2 | ||||||||||
| 合计 | 7 | 14 | 16 | 15 | 4 | 4 | 16 | 12 | 2 | 2 | 2 | 3 | 97 |
