不锈钢电缆桥架立柱与托臂的安装方法

来源:电工天下时间:2016-08-26 10:40:26 作者:老电工手机版>>

不锈钢电缆桥架立柱与托臂的安装方法

1、收到不锈钢电缆桥架、立柱、托臂后应先检查货物是否光洁平整,是否有毛刺,否则极易造成损坏刮伤电缆的危险。
2、安装前进行现场测量检查,以确定不锈钢电缆桥架的安装位置和走向,要注意与其他线管、构架的避让,避免相碰。
3、不锈钢电缆桥架立柱间距符合设计和规范要求,在转弯处、立上、立下处适当增加立柱,以增加桥架承载力。立柱安装应垂直,偏差小于2‰。
4、不锈钢电缆桥架托臂安装应一致,在同一平面上的高低偏差不大于±5mm, 并与立柱垂直, 不得有左右倾斜或上翘下塌现象。
5、不锈钢电缆桥架与托臂连接紧固,中心线左右偏差不大于±10mm,高低偏差不大于±5mm。
6、不锈钢电缆桥架的延续接缝一般应放在立柱间的1/4处,避免在1/2处做头,连接螺帽应放在桥架外侧, 连接板的尺寸应与桥架配套。
7、不锈钢电缆桥架接头间隙不大于12mm,在沉降缝、伸缩缝处桥架应断开,断缝在15~20mm之间。

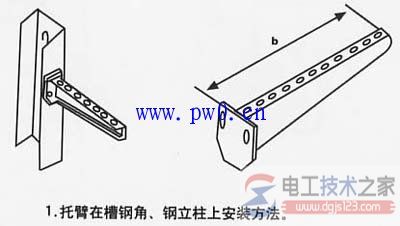

1、托臂在工字钢、角钢立柱上安装用M10*50螺栓连接固定。
2、托臂长度B由设计确定。
3、各种桥架托臂安装图示如下
