电缆桥架组装施工方法教程图集

来源:电工天下   编辑:小电工发布时间:2016-08-26 09:39:21

电缆桥架组装施工方法教程图集

电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,每个生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

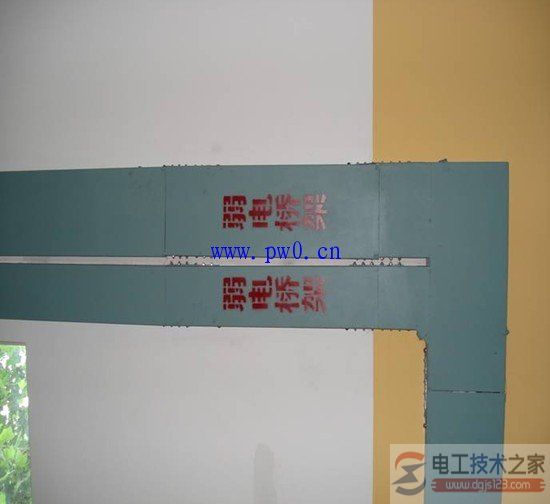

桥架跨接标识

电缆桥架连接线跨接标识,弯曲度应一致(如下图展示):




电缆桥架跨接线连接注意事项


桥架跨接线连接要注意:用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。
镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓(强标)。
至于支架的接地,就是把支架与桥架连接处固定刮漆就可以(或是抓垫)。接地线最小截面不小于4平方米。 【电缆桥架组装施工方法教程图集】
金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。

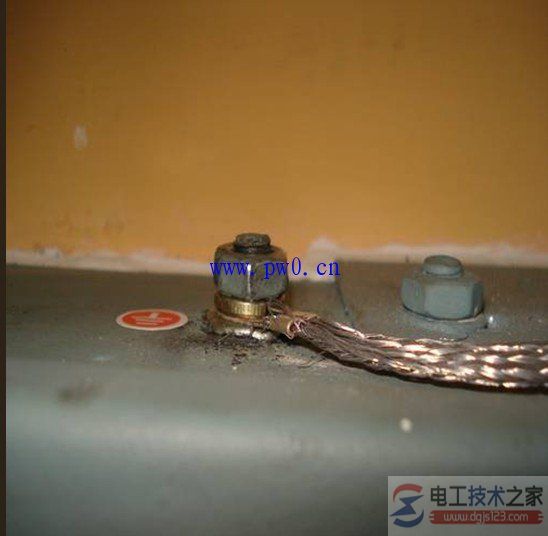

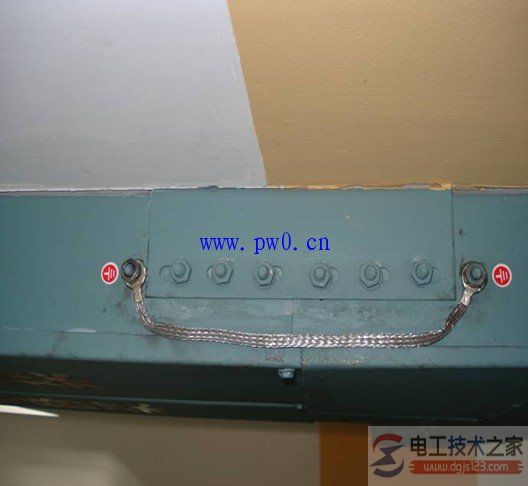

跨接线压线处细部做法,如下:


注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置;不能用连接螺栓固定跨接线。
螺栓的个数;压接位置,如下:

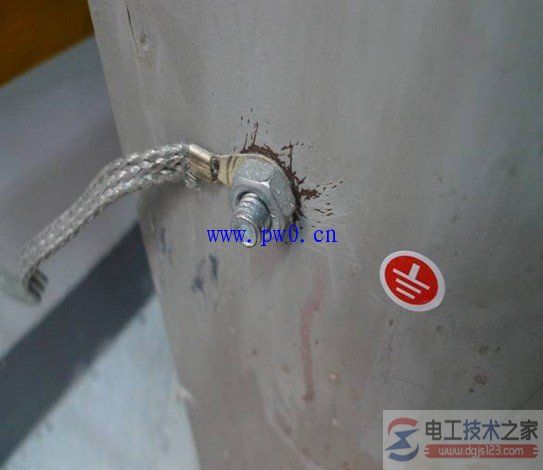

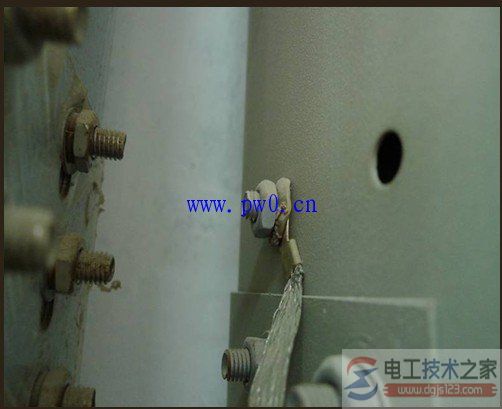

破漆压接不够规范,没弹簧垫及平垫,如下:

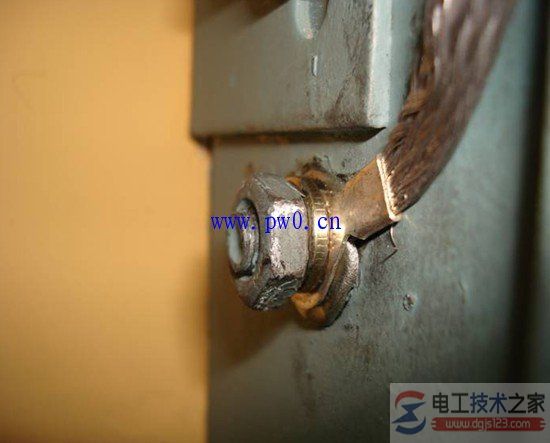

错误的压接,顺序不对,如下:

重要房间桥架的接地,如下:



桥架&母线防火泥封堵的做法

电缆井桥架接地标识

电缆桥架安装
桥架的安装:横平竖直,弯头处要平缓。当桥架分层时,最好用组合架。
桥架内部要加设防火封堵或加设防火包。(电工天下 www.dgjs123.com)
钢制30米,铝合金及塑料的15米要加伸缩节。过建筑物变形缝处(伸缩缝、沉降缝)加补偿装置。
桥架的支架间距一般要求水平的为1.5-3米,垂直的为2米一个。【电缆桥架组装施工方法教程图集】
螺母位于桥架的外侧。当支架与铝合金桥架连接时,注意防电化措施。

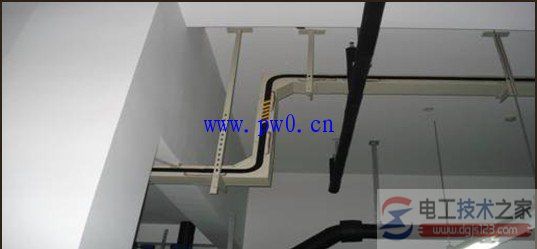

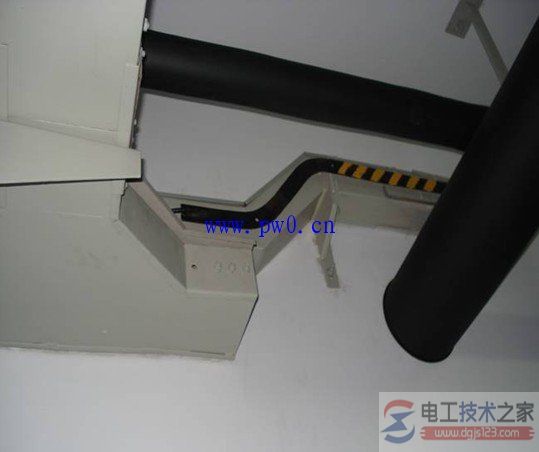

注意转弯处支架的设置。

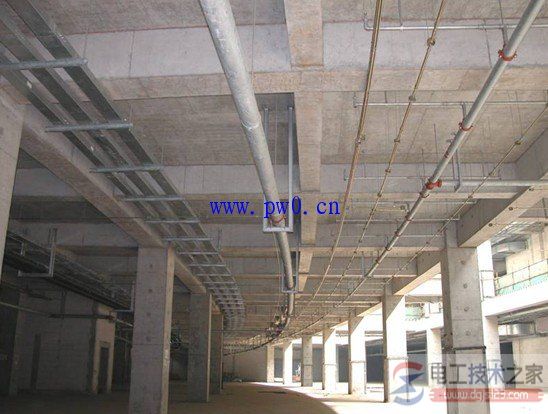

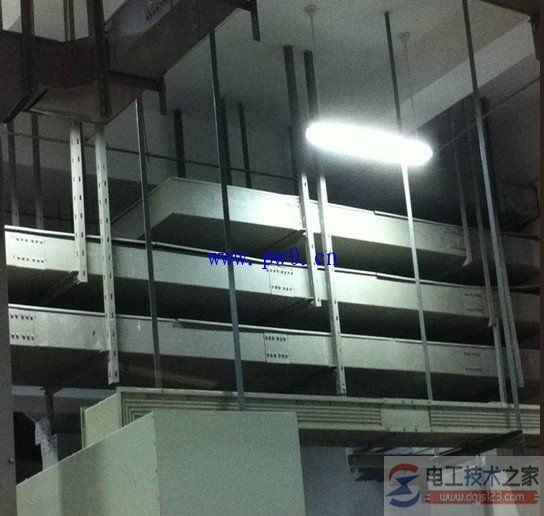

配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致,如下:

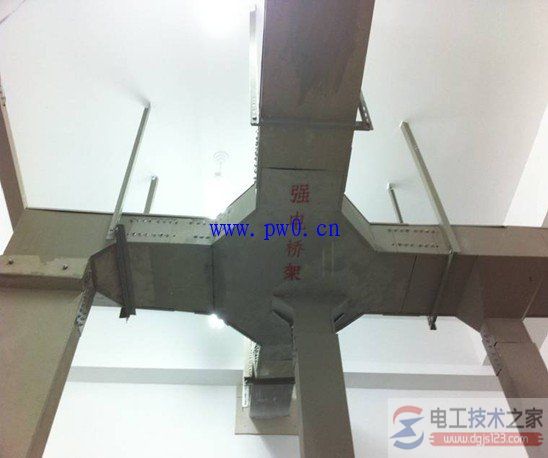

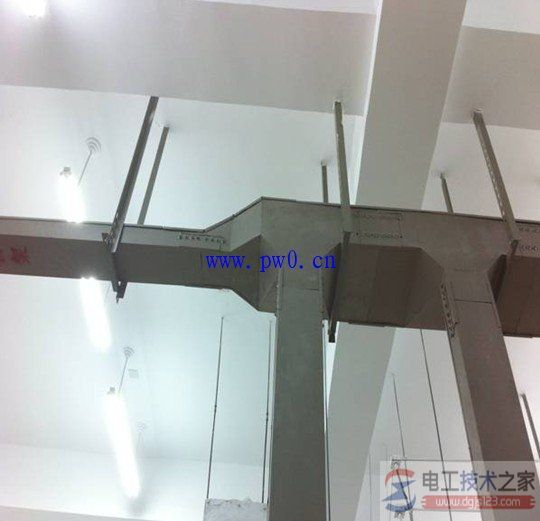

三通变径细节



挡水罩

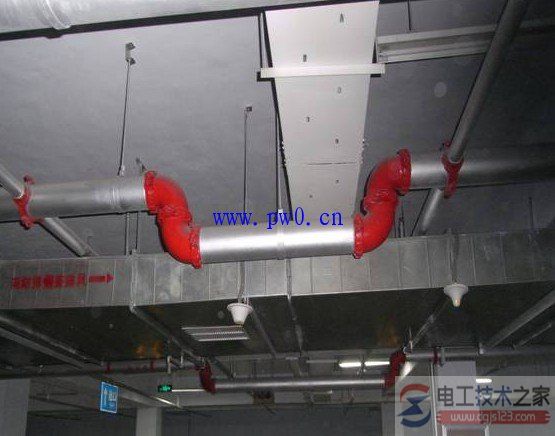

桥架与水管交叉处桥架在上,实在没法布置的在桥架上方要做一挡水罩,如下:

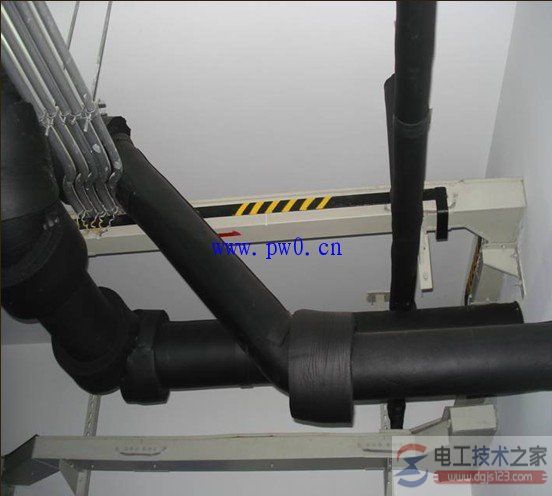

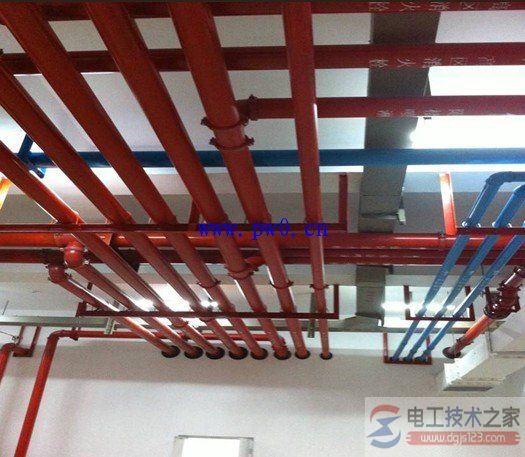

桥架提早做在上面,如下图:

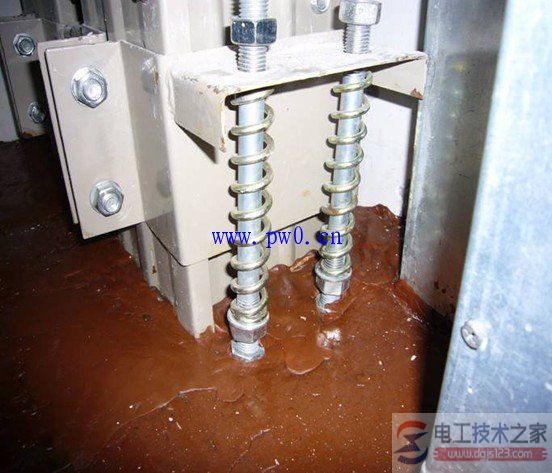

电缆桥架支撑墩

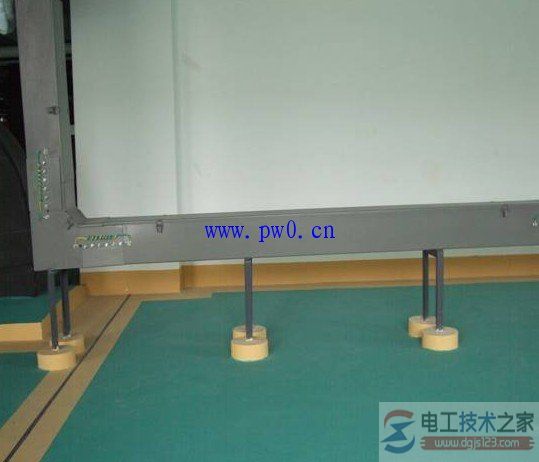

漂亮的桥架支墩,如下:

强调点
梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外,桥架也应不少于2处与接地干线相连接,同时需单设接地干线与所有支架可靠相连接来达到可靠接地。南方地区一般做接地扁铁跟桥架一起。
