电表怎么看度数?电流表度数读数方法【图】

来源:电工天下   编辑:小电工发布时间:2020-01-18 07:42:16

知道怎么从电表上读用电度数吗,了解电流表度数的读数方法吗,W:表示实际用电读数,N2:表示本次看表的读数,N1:表示上次看表的读数,电流表的读数方法的典型例题,电流表的读数方法与步骤等。

电表怎么看度数

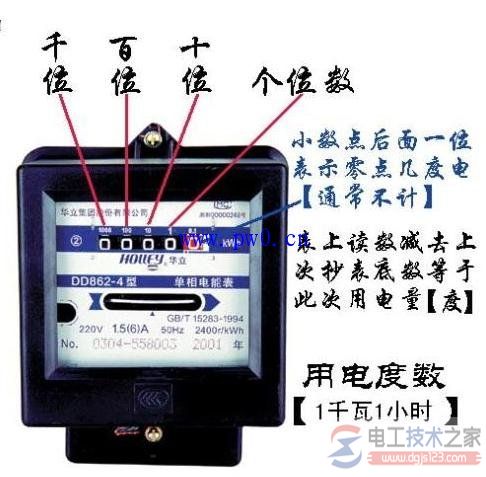

电表用于测量一段时间内耗电情况,在对电表读数时需要查看电表的这个部位:

电表怎么看度数?

上图红框中标示的部分是电表的读数位置,读数从前到后依次是:千、百、十、个位,后面红色部分是小数点后面的数值,看表读数时通常不计算。

因为电表显示读数的装置是一个累积计数器,现在所看到的这个数值是电表启用到现在的这段时间里的所有用电量。所以,要知道一段时间内用电多少度的方法是:

电表怎么看度数?

用本次的读数减去上次看表时的读数,即:W=N2-N1

W:表示实际用电读数(单位:kWh/千瓦时或“度”);

N2:表示本次看表的读数;

N1:表示上次看表的读数;

上图中的电表,读数是:63度(红色部分可不读)。如果上个月查看读数时是20度,那么两者相减便是这一个月的用电:43度了。现在学会怎么看电表了吧。

二、电流表的读数方法

① 根据导线连接的接线柱判定电流表使用的是哪个量程

② 根据量程确定所对应的分度值

③ 根据指针位置正确读取电流表的示数,若指针不指在整刻度要适当估读

④ 记录数值时不要忘记写上单位

典型例题

如图所示,甲表所用的量程是_____,该量程的分度值是_____,读数是_____;乙表所用的量程是_____,该量程的分度值是_____,读数是_____.

电表怎么看度数?

答案:0~0.6A

0.02A

0.32A

0~3A

0.1A

0.6A

解析:电流表和电压表的读数,首先确定电流表所选的量程,然后根据量程确定分度值,再根据指针的位置读数.

解:本题甲表所用的量程是0~0.6A,每一小格是0.02A,根据指针的位置,电流表示数是0.32A.

乙表所用的量程是0~3A,每一小格是0.1A,根据指针的位置,电流表示数是0.6A.

故答案为:0~0.6A;0.02A;0.32A;0~3A;0.1A;0.6A.

三、电流表的读数方法与步骤

首先看清楚量程是0-0.6A还是0-3A,然后确定分度值,0-0.6A的是0.02A .0-3A的是0.1A.在查清楚格数.最后计算,读数=分度值×格数。

1、看清量程(0~0.6A或0~3A)

接线柱正极接0.6A的接线柱量程即为0~0.6A;若接线柱正极接3A的接线柱量程即为0~3A;

2、看清分度值

(一般而言,量程0~3A分度值为0.1A,即每一小格代表0.1A.0.6A为0.02A,即每一小格代表0.02A)。

3、看清表针停留位置

一定从正面观察,即视线与表盘垂直。

4、读数

按照2的方法数格子,嗯、别数错了就可以。

小贴士:电压表读数和电流表读数差不多,只是分度值不同。
