380V动力电表的安装步骤方法

来源:电工天下时间:2021-03-11 11:18:40 作者:老电工手机版>>

有关380V动力电表安装与接线方法,在电表箱位置的选择,安全操作要点,以及不同型号380v三相电表的接线图,一般就是三相四线接线图,下面电工天下小编带大家来了解下。

380V动力电表安装方法

共分为五个步骤:

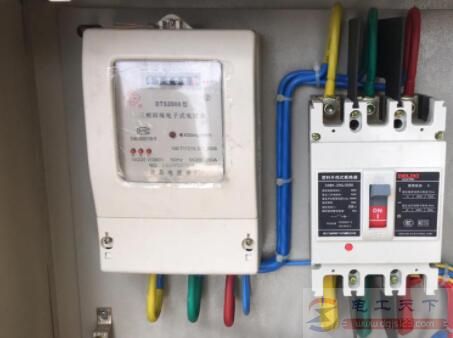

380V动力电表的安装步骤方法

1、选择表箱安装位置。

2、停电,拉开电源电闸。

3、 将电表安装固定。

4、打开表尾盖扳。

5、进火线L1,L2,L3,进表线线头分别插入表尾接线端子孔的①③⑤拧紧压实,电表出火线在电表表尾②④⑥孔内分别拧紧压实,零线N进出线分别接在表尾⑦⑧孔内拧紧压实。

380v三相电表接线图

380V三相电表一般都是三相四线电表,多功能电表型号是DTSD,智能电表型号为DTZ,简单有功表型号为DTS,所以380v三相电表接线图就是三相四线接线图。

第一种:380v三相电表接线图(直入式)

380V动力电表的安装步骤方法

1、3接线柱;4、6接线柱;7、9接线柱分别为A、B、C三相电流线圈,1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。

第二种:380v三相电表接线图(互感式)

380V动力电表的安装步骤方法

翻过接线端子盖,即可看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端,即电流进线端;

3、6、9接电流互感器二次侧S2端,即电流出线端;

2、5、8分别接三相电源;10、11是接零端。

为了用电安全,需要将电流互感器S2端连接后接地。注意,各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

电线接线的具体操作方法:

A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出;

B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出;

C红线,电压线接入8号口,电流线经过第3个电流互感器S1接入7号口输入,S2接入9号口输出;

N黑线一般代表零线,直接接入10号口。

以上介绍了380V动力电表的安装步骤,以及380v三相电表接线图,希望对大家有所帮助。
