有关电表计费的小知识,介绍了机械式电表是怎么计量电费的,通过机械式电表的结构及工作原理,来看下具体的计费方法。
机械式电表的计费原理
当用电设备开始消耗电能时,电流流经电表使铝盘上的电压线圈通电,与用电设备并联在一起,下面的电流线圈通电,与使用设备串联。
如下图:
两个线圈回路中产生磁通,与其在铝盘上感应出的电流相互作用,就会产生转动力矩,驱动铝盘发生逆时针转动,制动磁铁与转动的铝盘相互作用,产生制动力矩。
当两力矩达到平衡时,铝盘以稳定的速度转动,使用设备消耗功率越大,通过线圈的电流就会越大,铝盘的转动力矩也会越大,铝盘转动就会越快。
转动的铝盘带动涡轮杆齿轮机构,从而带动计数器计数,这个过程用来完成用电设备的耗电计算。

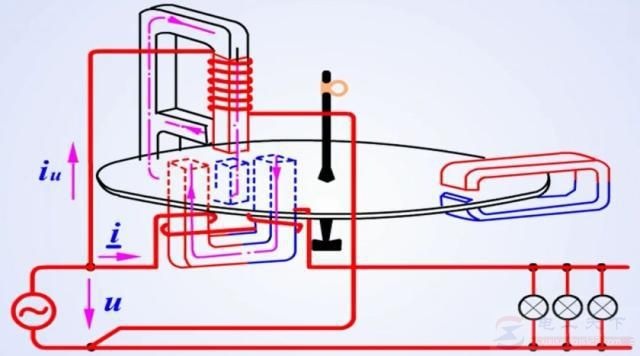

图:机械式电表的计费原理
相关阅读:
电子电表与机械电表区别
有关电子电表与机械电表的区,电表是用来计量电能消耗的,电表又分为机械式结构与电子式结构,二者的主要区别是什么,一起来了解下。
机械式电度表实物接线图
机械式电度表实物接线图_机械式电度表接线方式,机械式电度表怎么正确接线,电度表接线时的注意事项,一起来了解下。
机械式电度表的接线图
机械式电度表的接线图与接线方法,单相电度表的构成与电路原理图,分为直接接入法、经互感器接入法,并介绍了机械式三相四线制有功电度表的常用接法等。
机械电度表结构

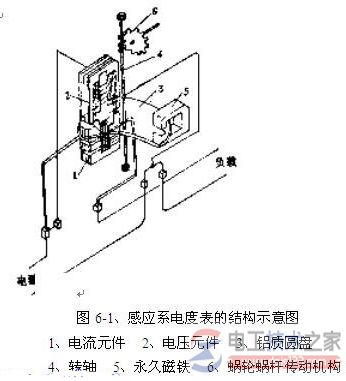

有关机械电度表的结构与工作原理图,电度表主要结构是由电压线圈、电流线圈、转盘、齿轮、计度器等组成,电度表的原理是通过轴向齿轮传动,由计度器积算出转盘转数而测定出电能。
以上简单介绍了机械式电表是怎么计量电费的,希望对大家有所帮助。
