电灯接线图示例:三个单孔开关控制三盏灯

来源:电工天下   编辑:小电工发布时间:2020-11-15 21:23:58

三个单孔开关控制三盏灯的接线图

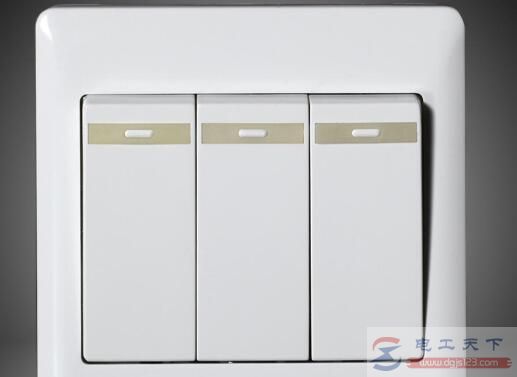

三个单孔开关,一个开关3位按钮,分别控制三个灯亮和灯灭。

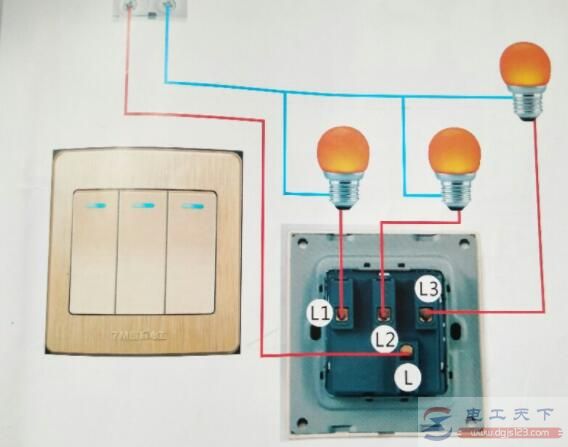

接线方法:电源火线进线L共用,控制线L1、L2、L3分别控制一盏灯。共用零线,分别直接接灯。

接线图如下:

电灯接线图示例:三个单孔开关控制三盏灯

单开三控开关接线图及接线方式

单开三控开关接线图及接线方式

单开三控开关的接线图,只要把一火接到进线端子即COM上再连通起来,三根控制线全接到三个L1或三个L2上即可,这就是单开三控开关的接线方法。

电灯开关单开双控与双开单控的接线图

电灯开关单开双控与双开单控的接线图

电灯开关的接线方式,在不同的需求场景下,会采用单开双控或双开单控等不同的接线方法,这里介绍下电灯开关单开双控与双开单控的接线图,通过实例掌握下电灯开关的接线方法。

单开单控电灯接线图大全

单开单控电灯接线图大全

在电灯的不同接线方式中,单开单控的接线方式十分常见,在很多家庭电路中,随处可见单开单控的控制开关,这里总结下单开单开电灯的接线图,供大家学习参考。

单开双控开关接线图及原理

单开双控开关接线图及原理

有关单开双控开关的接线图,想要达到双控,必须要单刀双掷开关才行,两个单刀单掷开关控制一个灯,想达到双控,只能是全部串联在一起,只能哪里关的,还是哪里开才行。
