日光灯管的构造及发光原理详解

来源:电工天下时间:2020-05-29 10:28:19 作者:老电工手机版>>

有关日光灯管的小知识,介绍了日光灯的构造,日光灯就是一根玻璃管,内壁上涂有不同颜色的荧光粉,而日光灯管的工作原理,日光灯的发光原理是什么样的,一起来了解下。

日光灯管的构造

日光灯管的结构很简单,就是一根玻璃管,内壁上涂有一层荧光粉,不同的荧光粉会发出不同颜色的光。

灯管内充有稀薄的惰性气体与水银蒸汽,当两个灯丝间的气体导电时,发出的紫外线会使荧光粉发出柔和的可见光。

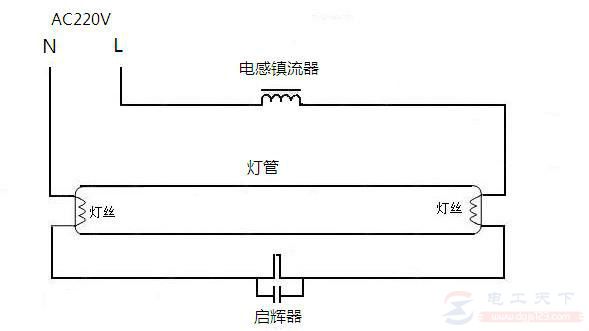

日光灯管的构造及发光原理详解

日光灯管的工作原理

开关接通时,电源电压通过镇流器和灯管灯丝加到启辉器两级,220v电压立即使启辉器的惰性气体电离,产生辉光放电。

辉光放电的热量使双金属片受热膨胀,辉光产生的热烈使U型动触片膨胀伸长,跟静触片接通,镇流器线圈和灯管中的灯丝有电流通过。

电流通过镇流器、启辉器和两端灯丝构成通路,灯丝很快被电流加热,发射出大量电子。此时,启辉器两极闭合,辉电放电消失,管内温度降低,两极断开。

在两极断开的瞬间,电路电流突然切断,镇流器产生很大的自感电动势,与电源电压叠加后作用于管的两端。

灯丝受热时发射出来的大量电子,在高电压作用下,由低电势向高电势端运动,在加速运动过程中发出强烈紫外线,在紫外线的激发下,荧光粉发出近乎白色的可见光。

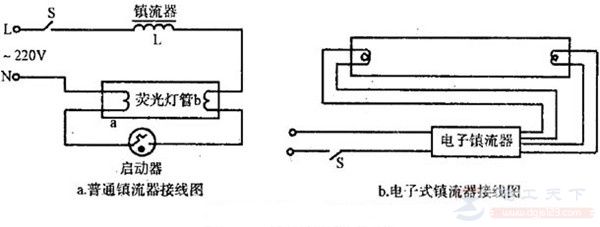

日光灯管的构造及发光原理

日光灯管的发光原理

日光灯内的惰性气体在高压下电离后形成气体导电电流,运动的气体离子在于汞原子碰撞作用之间不断给予汞原子能量,使汞原子的核外电子从低轨道跃到高轨道,高能力的核外电子自发的从高轨道向低轨道跃迁,以光子形式向外释放能力,这些高能量的光子在和荧光粉的撞击过程中产生白色的光。

以上介绍了日光灯管的构造,日光灯管的工作原理,以及日光灯管的发光原理,希望对大家有所帮助。
