二极管延长白炽灯使用寿命的线路图
来源：电工天下时间：2020-05-29 14:43:39 作者：老电工手机版>>
为了延长灯泡的使用寿命，可以使用的方法有多种，这里介绍一种简单的方法，借助二极管（整流管）通过减少电流的通过，达到延长灯泡寿命的目的。
二极管延长白炽灯寿命的电路图
操作方法：
在拉线开关中加装一只耐压大于400V、电流为1A的整流管。

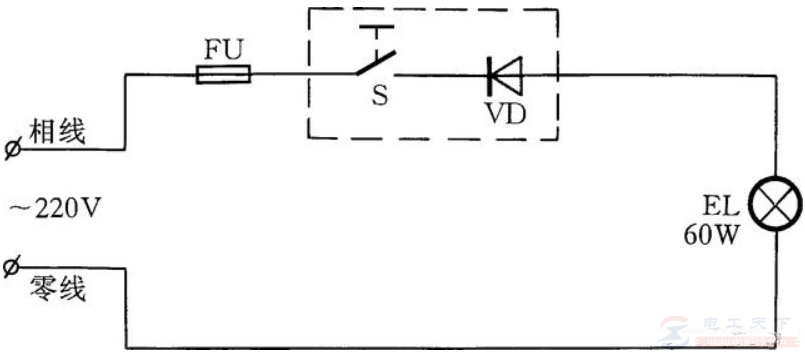

图1，用二极管延长白炽灯的寿命
在楼梯、走廊、厕所等场所，对照明的亮度要求不高，可以采用这个方法来延长灯泡寿命，即，如图11所示。
工作原理：
220V交流电源经过半波整流后，灯泡仅有半个周期中有电流通过，用这种方法可以延长白炽灯的使用寿命。
缺点：降低了灯泡的亮度。
以上就是二极管延长白炽灯寿命的线路图及相关原理，希望对大家有所帮助。
