一个简易调光灯的线路图及调光方法
来源:电工天下时间:2020-05-29 14:38:33 作者:老电工手机版>>
一种简易的调光灯线路,如下图:

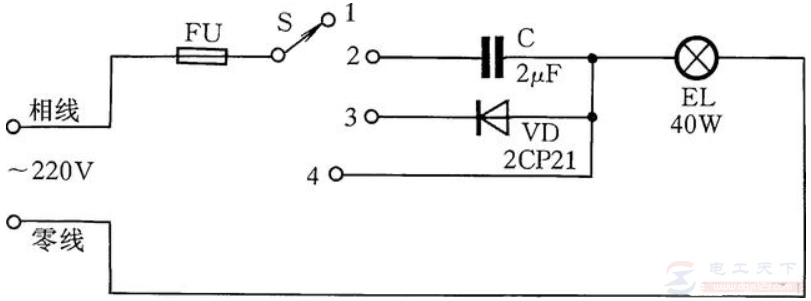

图1,简易调光灯
光线调节方法:
光线的调节由多挡开关S控制。
1、S拨到“1”,灯灭;
2、S拨到“2”,灯通过电容连接发出微光;
3、S拨到“3”,电源经二极管半波整流后为灯泡供电,灯泡亮度约为平时的一半;
4、S拨到“4”,灯泡在额定电压下工作,此时灯泡的亮度最高。
以上就是一种简易调光灯的线路图,以及调光的操作方法,希望对大家有所帮助。
