串联电路中的短路特征要点分析

来源:电工天下时间:2019-06-28 15:06:42 作者:老电工手机版>>

有关串联电路中的短路特征,电子电路故障检修时,如果能很好地掌握串联电路中的短路特征,对解决问题将大有帮助,掌握电路发生故障后的特征,即故障现象是分析故障、检修故障的重要一环。

串联电路中的短路特征

电子电路故障检修时讲究思路,否则就变成了盲目操作。

通过电阻电路故障检修思路的讲解,可以较为完整地掌握电子电路故障检修思路和具体操作方法。

串联电路中短路特征

掌握电路发生故障后的特征。即故障现象是分析故障、检修故障的重要一环。通过这些故障特征可以分析出故障的可能原因。

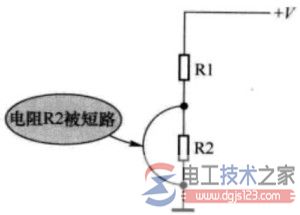

图一是串联电路短路示意图。电路中,原来电阻R1和R2串联,现在电阻R2被短路,这时串联电路中会发生下列一些变化。

串联电路短路

图一 串联电路短路示意图

1、在电阻R2短路后,串联电路中只有电阻R1的存在,此时电路的总电阻减小,等于电阻R1的阻值。

2、由于电路中的直流工作电压+V大小没有变化,而串联电路的总电阻减小了,所以串联电路在电阻R2短路后电流会增大。

电路中电流增大量的多少与被短路电阻R2的阻值有关,如果R2的阻值比较大,短路后串联电流中的电流增大量就比较大,短路后串联电流中的电流增大就比较大,这会造成电源+V的过电流(简称过流),当电源+V无法承受过大的电流时,电源就有被烧坏的危险。

所以,串联电路中短路现象时有害的。

同时,由于增大的电流也流过了串联电路中的其他电阻(如流过R1),也会对其他电阻造成过流,也存在损坏其他电阻的危险。

3、串联电路中,如果测量时发现流过某元器件的电流增大了,说明串联电路中存在短路现象。由于串联电路中某个电阻短路后电流会增大,这样,流过串联电路中其他电阻的电流也将会增大,其他电阻上的电压就会增大。

串联电路中的短路故障是严重故障,它会因为流过串联电路中的电流增大而有损串联电路中所有元器件的危险。
