运放输入阻抗是什么
来源：电工天下时间：2022-04-15 21:42:52 作者：老电工手机版>>
有关阻抗的知识，运放输入阻抗是什么，Vin2同相输入阻抗的工作原理是什么，对于独立电压源Vin2来说，相当于存在一个从R3， R4串联到地的回路，理想运放的应用入门，一起来看下。
运放输入阻抗
1、Vin2同相输入阻抗
不管Vin2如何变，R3， R4 两个电阻上的压降按照电阻阻值比例降低，并且电压降方向从Vin2到地是相同方向（经过R3，R4一路降低到0）。
所以，对于独立电压源Vin2来说，相当于存在一个从R3， R4串联到地的回路。Vin2 端看到的阻抗相当于R3， R4的串联阻抗，即R3+R4=200kohm。

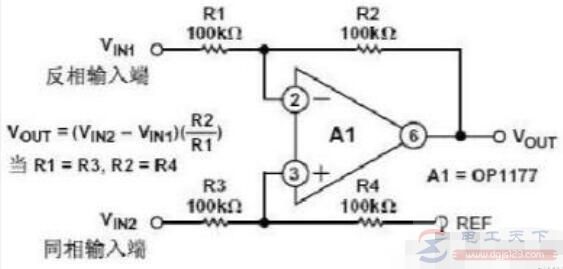

参考图：运放输入阻抗
2、理想运放的应用
对于Vin1端看到的阻抗，利用线性网络理论来考察一个电压源时，可以将其它独立电压源对地短路。
因此，将Vin2对地短路，利用理想运放的“虚短”概念，运放的+-输入端电压总是0，对于Vin1电压源来说，相当于通过R1接到“地”。当然，从Vin1端看到的阻抗是R1，100kohm。
