各种电阻的电路图形符号大全

来源:电工天下   编辑:小电工发布时间:2021-11-18 13:25:07

有关电阻的知识,电阻有多种不同的类型,比如有可调电阻器、线绕电位器、碳膜电位器、合成碳膜电位器等,以下是各种电阻的电路图形符号大全,供大家学习。

电阻的电路图形符号

各种电阻的电路图形符号大全

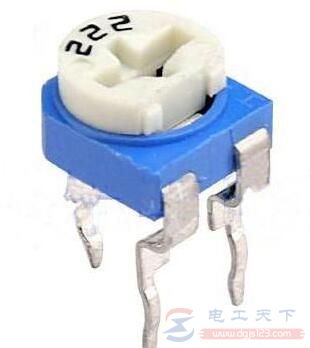

1、可调电阻器

1)该电阻器由动片和定片构成,通过调节动片的位置来改变电阻值的大小;

2)常用的规格主要有0.5~1W,1~100K欧姆。

各种电阻的电路图形符号大全

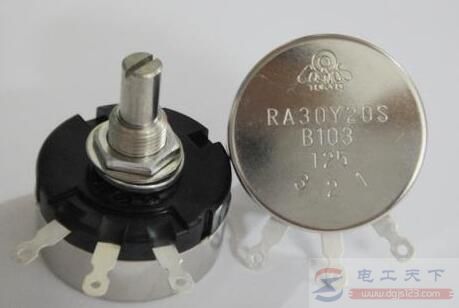

2、线绕电位器

1)线绕电位器用康铜丝和镍铬合金丝绕在一个环状支架上制成。

2)具有功率大、耐高温、热稳定性好、噪声低等特点;

3)阻值变化是线性的,用于大电流调节的电路中,但电感量大,不宜用在高频电路场合;

4)常用阻值范围是4.7~100千欧。

各种电阻的电路图形符号大全

3、碳膜电位器

1)碳膜电位器的电阻体是在绝缘基体上蒸涂一层碳膜制成。

2)具有结构简单、绝缘性好、噪声小、成本低等特点,在家用电子产品中应用广泛;

3)额定功率一般是1W,其阻值范围是4.7~100千欧。

各种电阻的电路图形符号大全

4、合成碳膜电位器

1)合成碳膜电位器由石墨、石英粉、炭黑、有机胶黏剂等配成的一种悬浮液,涂在纤维板或胶纸版上制成;

2)具有阻值变化连续、阻值范围宽、成本低、但对温度和湿度的适应性差等特点;

3)常见的片状可调电位器、带开关电位器、精密电位器等都属于这类电位器;

4)额定功率一般是0.5~1W,阻值范围是4.7~100千欧。

各种电阻的电路图形符号大全

5、实心电位器

1)实心电位器用炭黑、石英粉、胶黏剂等材料混合加热压制构成电阻体,然后再压入塑料基体上经加热聚合而成;

2)具有可靠性高、体积小、阻值范围宽、耐磨性好,耐热性好、过负载能力强等特点;

3)噪声大、温度系数较大;

4)额定功率一般是0.5~1W,阻值范围是4.7~100千欧。

各种电阻的电路图形符号大全

6、导电塑料电位器

1)导电塑料电位器就是将DAP(邻苯二甲酸二烯丙酯)电阻浆料覆盖在绝缘基体上,加热聚合成电阻膜;

2)具有平滑性好、耐磨性好、寿命长、可靠性极高、耐化学腐蚀等特点;

3)可用于宇宙装置,飞机雷达天线的伺服系统等;

4)额定功率一般是0.5W,阻值范围是1~100千欧。

各种电阻的电路图形符号大全

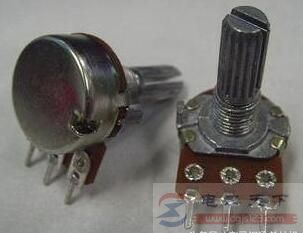

7、单联电位器

1)单联电位器有自己独立的转轴,多用于高级收音机、录音机、电视机中音量控制的开关式旋转电位器;

2)额定功率一般是1W,阻值范围是1~100千欧。

各种电阻的电路图形符号大全

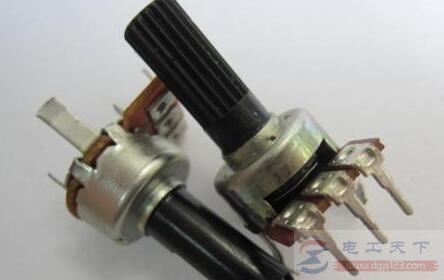

8、双联电位器

1)双联电位器是两个电位器装在同一个轴上,即同轴双联电位器。常用于高级收音机、录音机、电视机中音量控制的开关式旋转电位器,采用双联电位器可以减少电子元器件,美化电子设备的外观;

2)额定功率一般是1W,阻值范围是1~100千欧。

各种电阻的电路图形符号大全

9、单圈电位器

1)单圈电位器就是只能旋转一圈的电器,普通的电位器和一些精密的电位器大都为单圈电位器;

2)额定功率一般是0.5W,阻值范围是1~100千欧。

各种电阻的电路图形符号大全

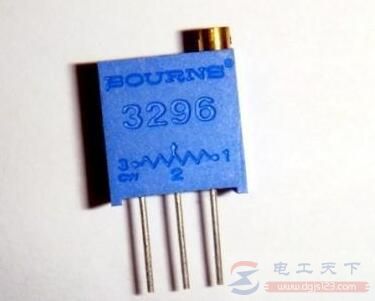

10、多圈电位器

1)多圈电位器分为两种:一种是电位器的动节点沿着螺旋形的绕组运动来调节电阻,另一种是通过涡轮、蜗杆来传动,电位器的接触刷装在轮上并在电阻体上做圆周运动;

2)额定功率一般是1/4W,阻值范围是1~100千欧。

各种电阻的电路图形符号大全

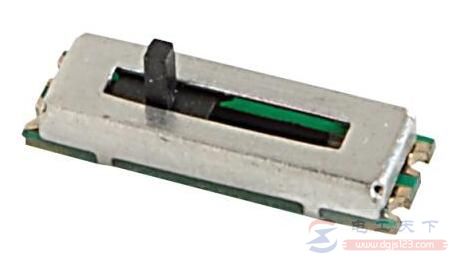

11、直滑式电位器

1)直滑式电位器采用直滑方式改变阻值的大小,一般用于音量调节;

2)通过推移拨杆改变阻值,即改变输出电压的大小,从而达到调节音量的作用。

3)额定功率一般是0.5W,阻值范围是4.7~47千欧。
