带负载电路的电阻分压电路入门知识

有关带负载电路的电阻分压电路的入门知识，包括电路工作原理、分压电路中负载的电流回路、分压电路的负载电路等知识，了解带负载电路的电阻分压电路的必备资料。

带负载电路的电阻分压电路

之前介绍的电路没有接上负载电路，图一所示是接上负载电路后的电阻分压电路，电路中的ＲＬ是负载电路，它可以是一个电阻，也可以是一个电路。

图一　接上负载电路后的电阻分压电路

1、接入负载电阻之后的电阻分压电路的电路工作原理

这个电路的工作原理与前面介绍的电阻分压电路基本一样，只是在分析电路时要将R2和RL并联后的阻抗作为分压电压。

接入负载电阻之后的电阻分压电路：

1）由并联电路总电阻特性可知，R2与R1并联后的总电阻小于R2，如果用总电阻代替电路中的R2，那电路与前面的电阻分压电路一样。

2）由于总电阻阻值下降了，在上分压电阻阻值不变的情况下，分压电路的输出电压下降，所以分压电路接上负载电阻后输出电压会下降。

3）负载电阻的阻值越小，称为负载越重。负载越重，分压电路输出电压下降得量越大。

2、分压电路中负载的电流回路

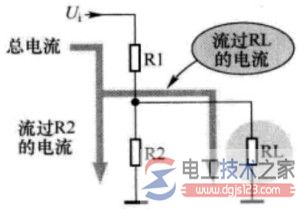

图二是电阻分压电路中负载电阻的电流回路示意图。从图中可知，从电流角度上分析，总电流被下分压电阻R2和负载电阻RL分成了两路。

图二 电流回路示意图

提示：

流过负载的电流时分压电路输入电压提供的。负载电阻的阻值越小，分压电路输入电压为负载电阻提供的电流越大，反之则小。

3、分压电路的负载电路

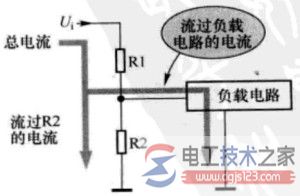

分压电路的负载不一定时一个电阻，更多的是一个具体的电路，图三是分压电路的负载电路示意图。

图三 分压电路的负载电路示意图

小结：

无论负载电路时一个什么样的电路，它都有一个输入阻抗，这一输入阻抗与R2并联后成为下分压电阻（或称为下分压阻抗），负载电路输入阻抗的大小影响了这个分压电路总的下分压阻抗的大小。
