电阻直流电压供给电路故障怎么检测?二种方法
来源:电工天下时间:2019-06-28 05:42:41 作者:老电工手机版>>
有关电阻直流电压供给电路故障检测的两种方法,测量电阻R1的阻值是否正常,测量VT1基极直流电压是否正常,并介绍了同类电阻分析的二种方法,供大家参考。
电阻直流电压供给电路故障检测方法
1、电阻直流电压供给电路故障
这类电阻的故障检测的二种方法:
1)测量电阻R1的阻值是否正常。2)测量VT1基极直流电压是否正常。
上述两种检测方法中,测量VT1基极直流电压方法更为简便,因为电压测量是并联测量,只要给电路通路,不需要断开电路中的元器件。

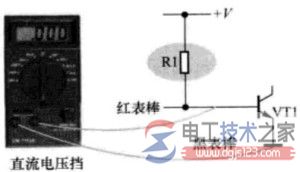

图一是测量VT1基极直流电压时的接线示意图。
图一 测量VT1基极电压为0V,再测量直流工作电压+V,在+V正常时VT1基极无直流电压,说明R1开路。
如果测量到VT1基极有直流电压,可以说明R1没有开路。如果测量到VT1基极直流电流电压等于+V,这时有两种可能,一是R1短路,二是VT1基极对地端开路。
2、同类电阻分析
1)同类电路分析之一。
图二,一种直流电压供给电路,这一电阻直流电压供给电路工作原理是:通过R1将直流电源+V加到三极管VT1的集电极。
图二 直流电压供给电路之一
2)同类电路分析之二。图三所示是另一种直流电压供给电路,这一电阻直流电压供给电路工作原理是:通过R1将直流电压+V加到VT1发射极。
图三 直流电压供给电路之二
