电容有没有正负极,怎么来看正负极

来源:电工天下时间:2021-04-15 10:04:17 作者:老电工手机版>>

电容的正负极

电容分为无极性电容和有极性电容,无极性电容是指没有极性的电容,在焊接时不需要考虑引脚的方向,比如瓷片电容就没有极性。

极性电容有方向区分,比如钽电容、电解电容及铝电解电容等,在焊接时要注意电容的方向,否则上电后会发生爆炸。

钽电容是有极性的,壳体以黄色为主,在壳体表面有一道横杠,这个横杠代表电容的正极,另一端是负极。

电解电容是有方向的,通过引脚的长短来判断直插电解电容的极性,引脚长者为正极,引脚短者为负极。贴片铝电解电容的表面深颜色的代表负极,或直边代表负极,梯形边代表正极。

所以,有些电容有正负极之分,有些没有。

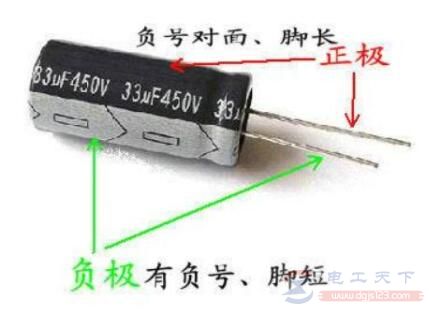

有极性电解电容长脚为正极,短脚为负极。贴片式无针脚,可以看“负号-”标识。

电容有没有正负极,怎么来看正负极

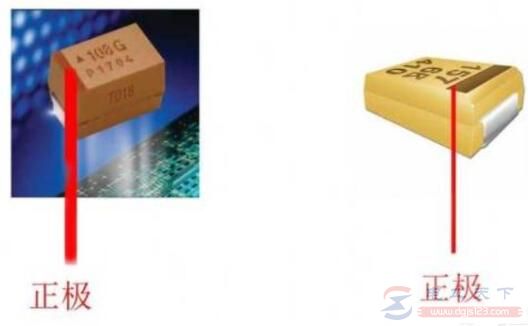

钽电容正极看色带,有色带的一侧为正极。

电容有没有正负极,怎么来看正负极

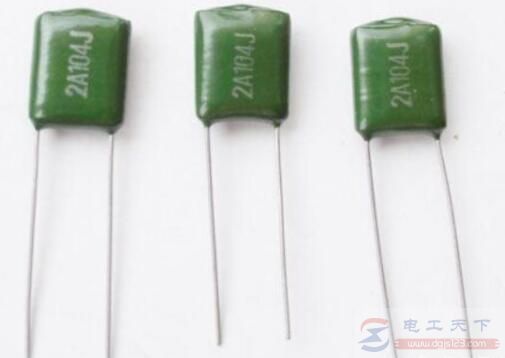

没有标注的电容是无极性电容,比如瓷片电容、涤纶电容器,无极性电解电容。

电容有没有正负极,怎么来看正负极
