贴片二极管和贴片钽电容怎么区分正负极
来源：电工天下时间：2022-01-29 06:46:26 作者：老电工手机版>>
电容是有正负极的，贴片二极管和贴片钽电容怎么区分正负极，贴片二极管和贴片钽电容都可以通过壳体表面的横杠来区分正负极，不同之处在于贴片二极管有横杠的一端是负极，而贴片钽电容有横杠的一端是正极。
贴片二极管和贴片钽电容正负极的区分方法
1、贴片二极管的正负极
以1N5819丝印为SS14的贴片二极管为例，如上图所示，在二极管的壳体上的一端有一条横杠，该横杠代表负极，而另一端为贴片二极管的正极。
针对这种封装的二极管，在判断正负极时遵循一个原则就是：横杠处代表负极。
2、玻璃管贴片二极管的正负极
玻璃管封装的二极管也很常见，以LL-34封装为例，如上图所示。在玻璃壳体上有黑色或蓝色的一条杠的代表二极管的负极，另一端是二极管的正极。
3、贴片钽电容的正负极

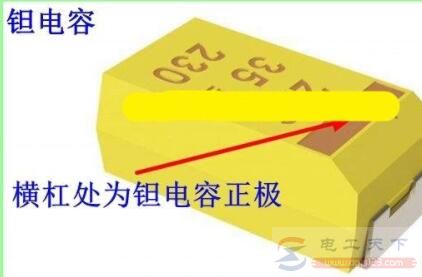

贴片钽电容壳体以黄色为多，在电容的表面有一条横杠，横杠代表钽电容的正极，另一侧代表电容的负极，如下图所示：
说明：钽电容和二极管的正负极表示方法相差无齐，对于初学者来说是很容易混淆的。
以上就是区分贴片二极管和贴片钽电容正负极的常用方法，希望对大家有所帮助。
