贴片铝电解电容正负极怎么判断?

来源:电工天下   编辑:小电工发布时间:2022-01-02 08:10:32

有关贴片电容的知识,贴片铝电解电容的正负极怎么判断,应该根据颜色来判断,还是采用测量的方法来判断,以及普通贴片电容正负极的区分方法是什么样的,下面来了解下。

贴片铝电解电容正负极判断方法

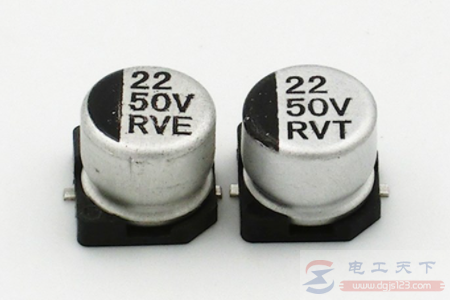

贴片铝电解电容的正负极区分和测量,电容上有标志的黑块为负极。在PCB上电容位置上有两个半圆,涂颜色的半圆对应的引脚为负极,或者用引脚长短来区别正负极长脚为正,短脚为负。

当不知道电容的正负极时,可以用万用表来测量。电容两极之间的介质并不是绝对的绝缘体,其电阻不是无限大,而是一个有限的数值,一般在1000兆欧以上。

贴片铝电解电容正负极怎么判断?

电容两极之间的电阻,称为绝缘电阻或漏电电阻。只有电解电容的正极接电源正(电阻挡时的黑表笔),负端接电源负(电阻挡时的红表笔)时,电解电容的漏电流才小(漏电阻大)。反之,则电解电容的漏电流增加(漏电阻减小)。

先假定某极为“+”极,万用表选用R*100或R*1K挡,然后将假定的“+”极与万用表的黑表笔相接,另一电极与万用表的红表笔相接,记下表针停止的刻度(表针靠左阻值大),对于数字万用表来说可以直接读出读数。然后将电容放电(两根引线碰一下),然后两只表笔对调,重新进行测量。两次测量中,表针最后停留的位置靠左(或阻值大)的那次,黑表笔接的就是电解电容的正极。

贴片电容正负极区分

一种是常见的钽电容,为长方体形状,有“-”标记的一端为正;另外有一种银色的表贴电容,应该是铝电解电容,上面为圆形,下面为方形,在光驱电路板上比较常见。这种电容则是有“-”标记的一端为负。

发光二极管:颜色有红、黄、绿、蓝之分,亮度分普亮、高亮、超亮三个等级,常用的封装形式有三类:0805、1206、1210

二极管:根据所承受电流的的限度,封装形式大致分为两类,小电流型(如1N4148)封装为1206,大电流型(如IN4007)暂没有具体封装形式,只能给出具体尺寸:5.5 X 3 X 0.5

电容:可分为无极性和有极性两类,无极性电容这两类封装最为常见,即0805、0603,有极性电容就是平常说的电解电容,一般平时用的最多的是铝电解电容,其电解质为铝,温度稳定性及精度都不是很高,而贴片元件由于紧贴电路版,所以对温度稳定性要求较高,贴片电容以钽电容为多,根据其耐压不同,贴片电容分为A、B、C、D四个系列,具体分类如下:

类型 封装形式 耐压

A 3216 10V

B 3528 16V

C 6032 25V

D 7343 35V

贴片钽电容的封装是分为A型(3216),B型(3528), C型(6032), D型(7343),E型(7845)。有斜角的是表示正极,(小三角的表示正极?不知道!)

拨码开关、晶振:等在市场都可以找到不同规格的贴片封装,其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。

可以从脚来判断,长的是正极,短的是负极。电容身上,有半边颜色涂料的是负极。

固态电解或液态电容的说法是指其阴极的用料,使用电解液做阴极的好处是电容量能做得很大。但是,电解液在高温环境下容易挥发、渗漏,对寿命和稳定性影响很大。而固态电容采用功能性导电性高分子作为介电材料,在长期未使用的情形下通电,一般不会发生爆浆现象。

另外,在低温时也不会因电解质离子移动缓慢而达不到应有特性及功能,与液态电解质相比,固态电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优点。
