负反馈对放大电路性能有哪些影响

来源:电工天下   编辑:小电工发布时间:2015-11-16 15:03:17

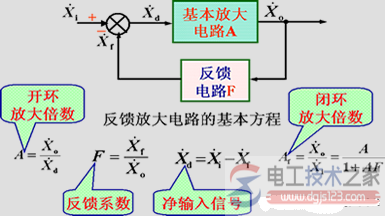

负反馈对放大电路性能的影响

负反馈对放大电路性能的影响

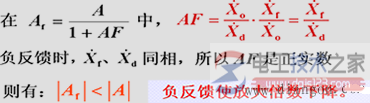

1,降低放大倍数


负反馈对放大电路性能的影响

| 1+AF|称为反馈深度,其值愈大,负反馈作用愈强,Af也就愈小。

射极输出器、不带旁路电容的共射放大电路的电压放大倍数较低就是因为电路中引入了负反馈。

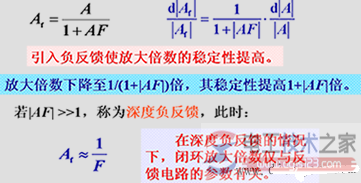

2,提高放大倍数的稳定性


负反馈对放大电路性能的影响

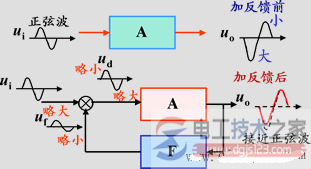

3,改善波形失真

负反馈对放大电路性能的影响


负反馈是利用失真的波形来改善波形的失真,因此只能减小失真,而不能完全消除失真。

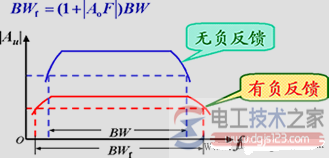

4,展宽通频带

引入负反馈使电路的通频带宽度增加


负反馈对放大电路性能的影响

5,对输入电阻的影响

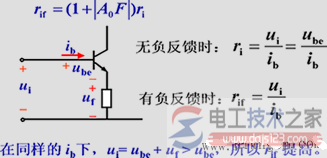

1) 串联负反馈
使电路的输入电阻提高


负反馈对放大电路性能的影响

2) 并联负反馈
使电路的输入电阻降低


负反馈对放大电路性能的影响

6,对输出电阻的影响
1)电压负反馈使电路的输出电阻降低


负反馈对放大电路性能的影响

电压负反馈具有稳定输出电压的作用,即有恒压输出特性,故输出电阻降低。

2)电流负反馈使电路的输出电阻提高


负反馈对放大电路性能的影响

电流负反馈具有稳定输出电流的作用,即有恒流输出特性,故输出电阻提高。
