一例220V交流电风扇的调速电路图

来源:电工天下时间:2021-07-29 10:54:44 作者:老电工手机版>>

220V交流电风扇调速电路图

对220V的交流电风扇调速,在要求不高的情况下,可以使用双向可控硅外加几个阻容元件,以此来构成一个简易可控硅调速电路。

以下是具体电路图:

一例220V交流电风扇的调速电路图

图1:简单的可控硅调速电路

上图是一个双向可控硅构成的简易电风扇调速电路。接通交流220V电源后,电容C1被充电,当C1两端电压达到双向触发二极管DB3的阻断电压时,DB3导通,使双向可控硅触发导通,电机得电工作。调整电位器W的阻值,可改变双向可控硅触发角的大小,改变电机两端工作电压的大小,即可调整电风扇的转速。

图中C3、R4为吸收回路,用于吸收调速时产生的干扰脉冲,在要求不高时,可省略不用。

一例220V交流电风扇的调速电路图

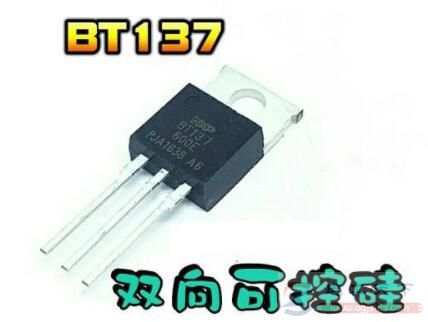

图2:TO-220封装的双向可控硅BT137

图中选用BT137双向可控硅的耐压值为600V,电流可达8A,除可对电风扇调速外,还可对白炽灯调光。

一例220V交流电风扇的调速电路图

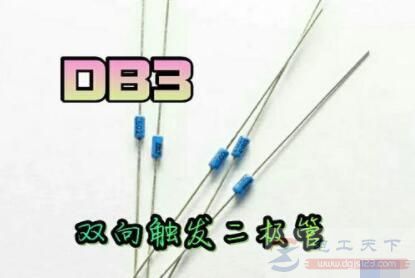

图3:双向触发二极管DB3

一例220V交流电风扇的调速电路图

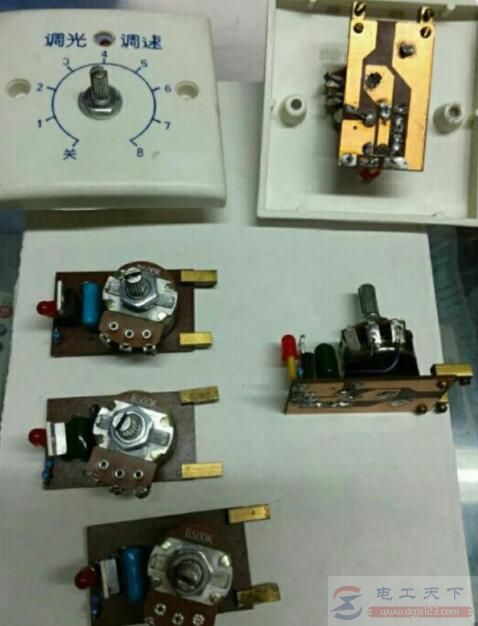

图4:带LED指示灯的调光/调速开关

上图中是制作的带LED指示灯的可控硅调光/调速开关。
