三端稳压器7805接线图详细分析
来源:电工天下时间:2022-05-26 15:08:06 作者:老电工手机版>>
在电子产品中常见的三端稳压集成电路有正电压输出的78xx系列和负电压输出的79xx系列,三端IC是指这种稳压用的集成电路只有三条引脚输出,分别是输入端、接地端和输出端,其模样与普通三极管相似,有TO-220的标准封装,也有9013模样的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调整管的保护电路,使用起来可靠方便,而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806表示输出电压为正6V,7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便,所以在电子制作中经常采用。

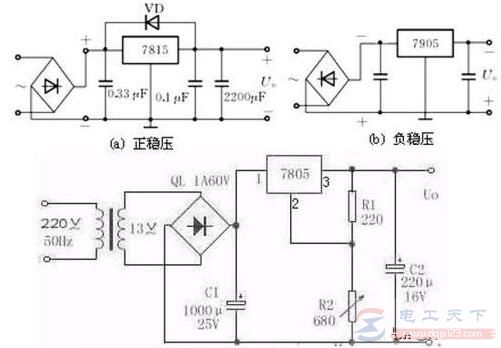

图1:7805引脚图及稳压电路图
7805是最常用到的稳压芯片,用很简单的电路输入一个直流稳压电源,其输出电压恰好为5v,刚好是51系列单片机运行所需的电压,有很多系列如ka7805,ads7805,cw7805等,性能有微小的差别,用的最多的还是lm7805,下面介绍下它的3个引脚以及用来构成的稳压电路。

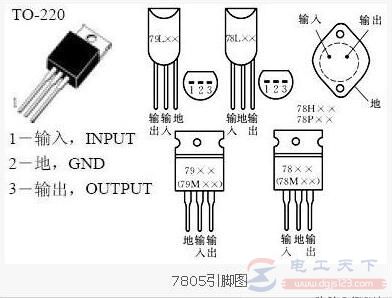

图2:7805引脚图
其中,1接整流器输出的+电压,2为公共地(也就是负极),3就是我们需要的正5V输出电压。下面介绍一个简单的7805电路。
图3:7805稳压电路
上图中,变压器、整流桥将220V交流变换成13V直流。R1用220Ω,R2用680Ω的这个是用来调节输出电压的。输出电压公式Uo≈Uxx(1+R2/R1),此稳压电路可在5~12V稳压范围内实现输出电压连续可调节。此三端集成稳压集成电路lm7805最大输入电压为35V,输入输出差需保持2V以上,这样该电路中因为稳压器的直流输入电压是正14V,故该稳压电路的最大输出电压为正12V。此电路的精度一般可达到0.04以上,用lm7805就能满足一般需求。
