稳压电路是一种什么电路

来源:电工天下   编辑:老电工发布时间:2022-07-31 08:54:37

在电工必学必会的电路中,稳压电路是最为常见的一种电路,在稳压电路中引起输出电压变化的原因是负载电流的变化和输入电压的变化,负载电流的变化会在整流电源的内阻上产生电压降,从而使输入电压发生变化。

稳压电路

稳压电路是指在输入电网电压波动或负载发生改变时,仍可以保持输出电压基本不变的电源电路。

如下图:

稳压电路是什么电路

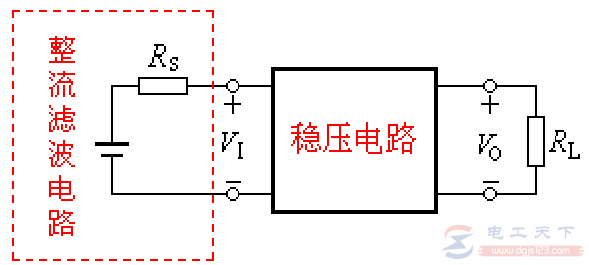

图1:稳压电路方框图

稳压电路的分类方法:

按输出电流的类型分为直流稳压电路和交流稳压电路,按稳压电路与负载的连接方式分为串联稳压电路和并联稳压电路,按调整管的工作状态分为线性稳压电源和开关稳压电源,按电路类型分为简单稳压电源,反馈型稳压电源和带有放大环节的稳压电路。

稳压电路的技术指标:

1、稳压系数,电压调整率,输出电阻;

2、输出电压的温度系数;

3、电流调整率:当输出电流从零变化到最大额定值时,输出电压的相对变化值;

4、纹波抑制比:输入电压交流纹波峰峰值与输出电压交流纹波峰峰值之比的分贝数。
