电路中地线的工作原理,有地线和无地线有什么区别

来源:电工天下   编辑:小电工发布时间:2022-06-18 06:34:44

有关电路中地线的工作原理,地线就是接地装置的简称,一般大功率电器的外壳上要接地,以防止用电器因内部绝缘破坏,减少触电事故的发生,有地线和无地线有什么区别,下面具体来看下。

地线的工作原理

首先,搞清楚什么是地线?地线就是接地装置的简称,地线是在电力系统中,将电流引入大地的导线,电气设备漏电时,电流通过地线进入大地,从而保护人身安全。一般大功率电器的外壳上要接地,以防止用电器因内部绝缘破坏,导致外壳带电而引起触电事故。

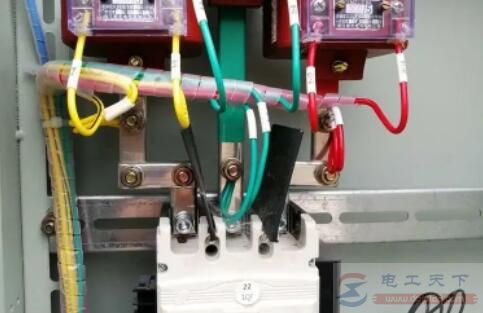

电路中地线的工作原理,有地线和无地线有什么区别

1、地线的工作原理

为了防止电器设备外壳漏电,人体触摸会造成触电事故,当设备外壳有效接地后,即使外壳漏电也会被地线将电流导入大地中,人就不会触电。

为什么有了地线就不会触电?由于在电路中装设有地线,相当于电路中并联一个电阻,地线电阻比较小不大于4欧姆,由于人体的电阻远远大于地线的电阻,当电路漏电时,地线分的电流会远远大于人体电流,利用了并联电路分流原理,所以人是安全的。

2、漏电保护器的工作原理

因为电路中还有漏电保护器,这里介绍一下漏电保护器工作原理:当电路发生漏电时,火线会有两部分电流,一部分通过地线流向了大地,一部分通过负载回到零线,这时火线从漏电保护器流出的电流与零线流入的电流不相等,当这个电流差大于30毫安时,漏电保护器就会提前跳闸保护人身安全。

假设电路中没有地线,漏电保护器不会提前跳闸,只有当人体触电的瞬间漏电保护器才会跳闸,因为人触电后漏电保护器检测到电流差,所以只有触电后才会跳闸。

另外,漏电保护器不能保证百分之百跳闸,假设坏了就很危险,所以平时必须定期检查漏电保护器,漏电保护器上有每个月按一次的测试按钮,定期按一下看能不能正常跳闸。

有地线和没有地线的区别:有地线就不同了,人还没触电漏保就会提前跳闸,即使漏保坏了不跳闸,人体也是安全的。

总之,电路中装有地线是非常重要的,在没有地线的情况下,可能会发生各类触电事故,严重威胁用电人员的安全。
