双路三相备用电源自投电路组成与工作原理图

来源:电工天下   编辑:小电工发布时间:2016-06-09 02:56:14
双路三相备用电源自投电路图

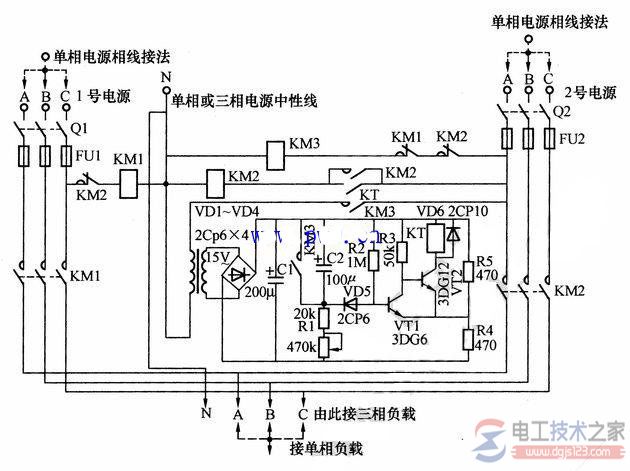

如下图,一种双路三相电源自投电路,1号电源为主电源,2号电源为备用电源,当合上Q1和Q2时,交流接触器KM1、KM3同时得电,分别接通1号电源和延时电路。
而KM1常闭触点断开,又使KM3断电,这时1号电源正常供电。

双路三相备用电源自投电路图

若因故1号电源停电,则KM1断电释放,KM3得电,KT线圈得电,其常开触点闭合,又使KM2得电,接通2号电源,由2号电源供电。
同时KM2的常闭触点又断开了 KM3线圈电源,KM3断电释放、KT也断电释放,但因KM2已自锁,保持2号电源供电。
本电路适用于三相四线制低压供电系统中,也可作为单相供电的备用电源自投控制电路
