使用二极管正向压降设计的简单实用电路

来源:电工天下时间:2022-08-26 06:21:18 作者:老电工手机版>>

小功率硅二极管1N4148、1N4001等的正向压降一般为0.6~0.7V左右,在电路设计中巧妙利用二极管的正向压降,可以使电路更加简单,并且能降低成本,下面介绍二种利用二极管正向压降设计的简单实用电路。

二极管正向压降设计电路二例

1、利用二极管作参考电压的蓄电池电压指示电路

使用二极管正向压降设计的简单实用电路

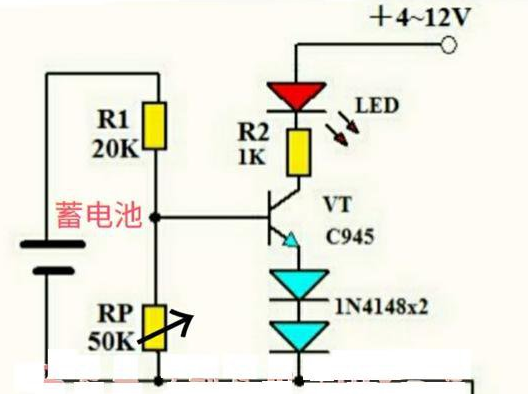

图1:蓄电池电压指示电路

硅二极管的正向压降一般在0.6~0.7V(具体大小与流过管子的正向电流有关),并且非常稳定,随电流变化很小,故在电路中可作为一般比较器的参考电压。

上图中,两个1N4148二极管串联,组成一个正向压降约为1.2V的参考电压(稳压值低于2V的稳压管比较难买),三极管VT的发射极接在1.2V左右的参考电压上。电阻R1和RP对蓄电池电压进行分压后加在VT的基极。当蓄电池电压较高时,VT基极电压大于其发射极电压,此时VT饱和导通,LED指示灯点亮。当蓄电池电压降低至某一值时,VT基极电压小于其发射极电压,此时VT截止,LED指示灯熄灭,提示蓄电池该充电了。

这个电压检测电路巧妙利用二极管的正向压降作为参考电压,使普通的三极管也能作为电压检测器,虽然精度不及LM393制作的电压检测器,但成本很低,可以满足一般需要。上图中,调节RP的阻值,可以使LED指示灯在蓄电池电压低于某一值时熄灭。电阻R2为LED的限流电阻。

2、利用二极管正向压降构成的简单降压电路

使用二极管正向压降设计的简单实用电路

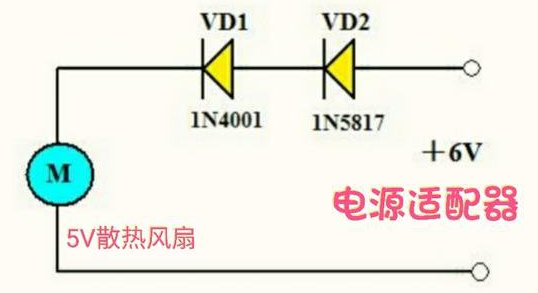

图2:二极管正向压降构成的简单降压电路

利用多个二极管串联可以将直流电压降低到所需的电压,这种降压方法输出的电压很稳定,发热量比用电阻降压小很多。

上图电路巧妙利用二极管的正向压降降压,为一个5V的散热风扇供电。电路的输入电压是一个6V的电源适配器。VD1为硅整流二极管,其正向压降约为0.7V,VD2为肖特基二极管,其正向压降约为0.25~0.3V,两个管子串联使用,正好能将6V电压降低1V。由于VD1、VD2的整流电流皆为1A,本电路不论电机的工作电流是0.1A还是0.8A,两个二极管两端的正向压降基本稳定在1V不变。如果采用电阻降压,负载电流不同时,电阻两端的电压也会发生变化,就会导致电机两端的电压不稳定。
