一例用LM2576制作的12V直流稳压电源电路图

来源:电工天下   编辑:小电工发布时间:2021-07-29 09:55:48

LM2576制作的12V直流稳压电源电路图

分离一例直流稳压电源电路图,由LM2576制作的12V直流稳压电源电路,如下图:

一例用LM2576制作的12V直流稳压电源电路图

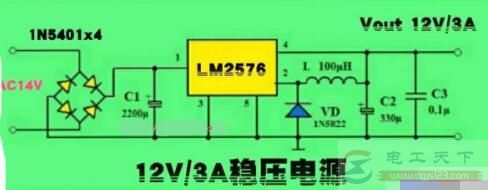

图1:12V/3A直流稳压电源

电源变压器(图中未画出)次级输出的交流14V电压经四个1N5401二极管组成的整流桥整流及电容C1滤波后,产生一个不太稳定的直流电压送至LM2576T-12的输入端①脚,经LM2576T-12稳压后,输出即为稳定的12V直流电压。

LM2576T-12的输出电压为固定的12V电压,最大输出电流为3A。

一例用LM2576制作的12V直流稳压电源电路图

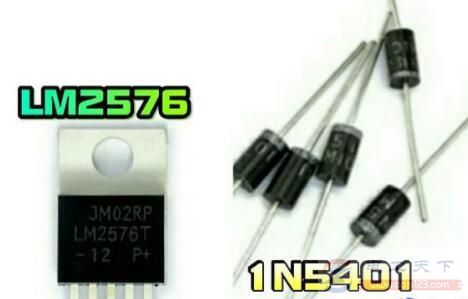

图2:TO-220封装的LM2576T-12及直插的1N5401整流二极管

一例用LM2576制作的12V直流稳压电源电路图

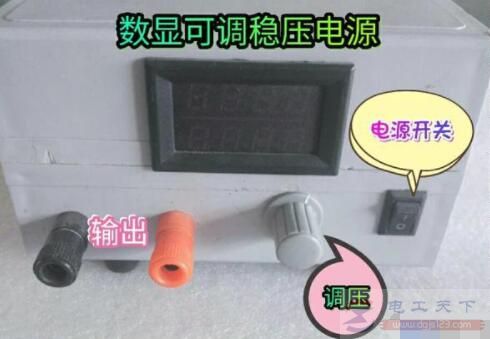

图3:用LM2576adj制作的数显可调稳压电源

LM2576的输出电压有多种,上述LM2576T-12的输出电压为固定的12V。如果选用LM2576adj,则可以构成一个输出电压可调的稳压电源。

如上图,采用LM2576adj制作的数显可调稳压电源,则输出电压可以在1.2~24V之间调整。
