一例简易天线放大器的电路图
来源：电工天下时间：2021-07-26 10:17:31 作者：老电工手机版>>
天线放大器电路图
制作一个天线放大器，用于提高收音机的灵敏度，可以用较短的导线，并能放在收音机外壳中。这里分享一个简单的天线放大器电路图，如下图：

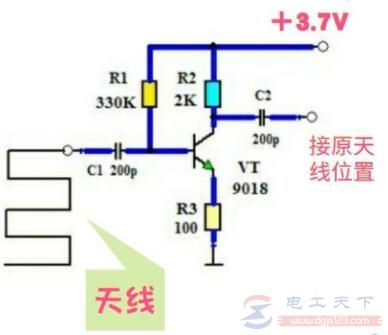

图1：天线放大器电路
上图为一个简单的放大器，之前用于TDA7088T这类电调谐调频收音机（这类简单的调频收音机，有些用耳机线作为天线）中作为天线放大器，如果制作好的话，可以提高一定程度的灵敏度。
电容C1左端接的天线是一段一拃长的导线。高频三极管9018接成一个单管放大器。由于收音机采用了一节锂电池作电源，故本电路的工作电压为3.7V。天线接收到的调频信号经C1耦合至三极管的基极，经放大后，通过C2加至收音机的天线信号输入端（即原天线的位置）。
在制作时，调整R1的阻值，使9018三极管的集电极电压在1.8～2V左右。整个电路可以焊接在收音机电路板的背面，各元件尽可能排列紧凑一些，元件的引脚要短一些。其中，电路所用的导线天线，可用热熔胶固定在收音机外壳中。

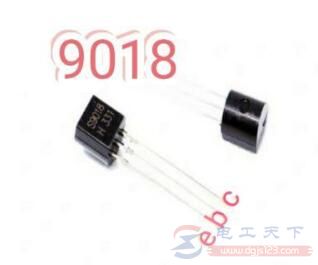

图2：9018三极管的引脚排列
本电路接收灵敏度与所使用的三极管密切相关，电路中9018三极管的特征频率fT越高越好。一般小厂生产的管子，fT为800MHz，而进口的管子fT可达1.1GHz。
