【图】单相可控整流电路及负载电阻的电流平均值

来源:电工天下   编辑:小电工发布时间:2020-01-12 08:29:06

有关单相可控整流电路的组成,单相半波可控整流电路,变压器T用来变换电压,负载电阻上的电流平均值的计算方法,单相半波可控整流电路的原理等。

单相可控整流电路

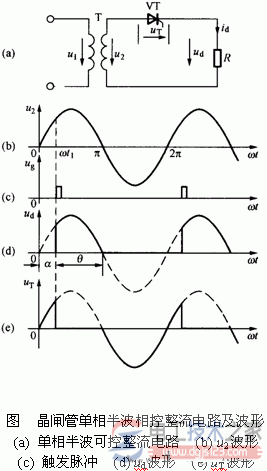

图(a)为最简单的单相半波可控整流电路。

变压器T用来变换电压,变压器一次和二次电压分别u1 和u2 表示,如图(b),其有效值分别用U1 和U2 表示,R是电路的负载电阻。ud为负载上的直流电压,id为负载中的电流。

单相可控整流电路

图1,负载电阻上的电流平均值为

单相可控整流电路

图2,Ud是α 角的函数,即只要改变控制角α ,就可以控制改变 Ud,因此称为单相半波可控整流电路。

控制角 α愈小, Ud就愈大,当α=0o 时,晶闸管全导通,相当于二极管整流,输出为最大,即Ud0 =0.45U2。而当α=180o 时,整流输出电压为零。

因此,晶闸管可控移相范围为0~180°。
