断电延时继电器的电路原理图与工作原理说明

来源:电工天下   编辑:小电工发布时间:2020-06-15 14:51:30

有关断电延时继电器的电路原理图,断电延时继电器的工作原理与典型电路,包括断电延时继电器的控制框图、分立器件原理图及集成电路原理图等。

断电延时继电器的电路原理图

断电延时继电器,是当时间继电器线圈通电时,各延时触头瞬时动作,而线圈断电以后触头呈延时置位工作状态,当所设延时到达后,延时触头又恢复为初始状态。

断电延时继电器因其工作状态(在延时过程中不需外接工作电源)以及控制触点在断电延时过程中吸合触点(常开触点变为接通状态应保持接通状态;常闭触点变为断开状态,应呈保持断开状态)转换特殊性(与常规通电延时型时间继电器触点工作状态正好相反)来满足其控制要求。

断电延时型时间继电器由最早分离器件构成(延时精度低、延时时间短);现用相应可编程定时集成电路或CMOS计数分频集成来完成延时,与之相比,具有延时精度高,延时时间长的特点。以此满足断电长延时的控制场合。

断电延时继电器的典型电路

断电延时继电器整体构成包括断电延时继电器电源部分(经降压、整流、滤波)以提供断电延时继电器内置瞬动电磁继电器和2绕组闭锁型R复位线圈工作);二次电源部分(供断电后延时部分与2绕组闭锁型S置位线圈工作);延时工作部分(可编程定时集成或CMOS计数分频集成);驱动部分;执行继电器部分组成(图1)。

断电延时继电器的电路原理图1

图1 控制框图

断电延时继电器的电路原理图2

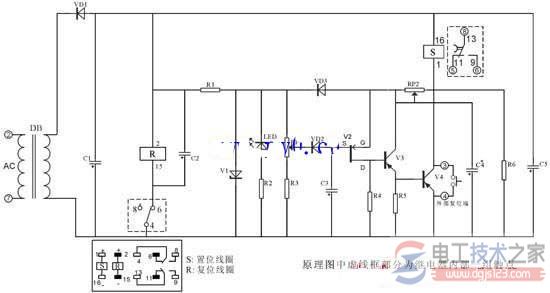

图2 分立器件原理图

由V2 P沟道场效应管、V3、V4三极管以及继电器为主要器件构成的断电延时继电器示于图2。如下:端加入工作电源后,C1~C5都按其回路完成充电过程(充电时间应参照产品规定的时间)。

同时内部2绕组闭锁继电器R复位线圈得电工作(虚框内转换触点4与6由电源接通转为断开状态,4与8接通),相应外部触点进行转换端接通,呈延时工作状态)。

端工作电源呈断电时,则相应继电器进入延时工作状态。对V2 P沟道场效应管而言,随着C4经R6、RP2的放电,致使其源极S电压不断降低(在通电状态时,因UGS较小,ID为零,V2为截止工作状态),根据场效应管相应转移特性(漏极电流ID与栅源电压VGS间的关系曲线)当VGS电压达到VGS(Th)(开启电压)时,V2导通。

随着V2导通,则漏电流ID经R4产生相应电压降,使V3三极管导通工作,最终致使V4也导通。当V4导通后,C5电容器上的储能将使2绕组闭锁继电器置位线圈通电工作,使延时触点又恢复原始状态,从而完成了断电延时工作。

该电路的缺点是延时参数不易于设定,通常要对RP2调整(控制C4放电回路)、RP1调整(确定V2栅极电压),并对C4、C3电容容量参数进行计算,再加上器件的离散性使延时误差较大,调整也不方便,现在基本上很少使用。

集成CD4060构成的延时电路示于图3。

该电路核心延时由CD4060构成,延时设定由RP1与配置的C3来设定。断电延时继电器的电路原理图

内部2绕组闭锁继电器采用DC24V(采用较高工作电压的继电器,可降低其驱动电流,使驱动部分较为简单)。

端加入工作电源,V1三极管工作,使其R复位线圈吸合工作,内部触点回至原始状态。C2、C4完成充电工作。

断电延时继电器的电路原理图3

图3 CD4060集成原理图

端工作电源断电时,则进入相应的断电延时工作状态。IC○12引脚因C1放电在R3产生一个电平经R4加至○12引脚清零引脚清零,使其延时开始,延时时间经Q4~Q14(根据需求延时时间)来驱动V2工作,待延时到达后经VD7使其振荡停止。

根据延时情况,对C2电容可进行相应的增大或减小(通过并联来完成C2的容量的增大或减小)C4电容来完成S置位线圈的工作。

该线路特点是延时设定方便,延时精度高,产品调整简便,目前使用较为广泛。 电工天下

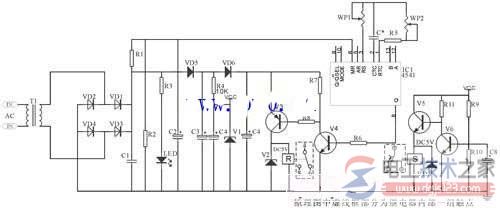

集成IC4541构成的延时电路示于图4。

断电延时继电器的电路原理图4

图4 IC4541集成原理图

该电路核心部分由IC4541构成,延时设定由RP2、C*设定,A-B端根据需求接相应高、低电平(设定端)内部2绕组闭锁继电器采用DC12V(因继电器工作电压与IC4060组成延时电器要低,则为保证其驱动则分别由V6、V7、V1、V3构成)。其中C2为二次储能器件,可根据延时的长短予以调整,C4为完成S置位线圈工作。

总之采用由相应集成电路来完成延时的断电延时继电器,通常在选择集成上应考虑功耗低,闭锁继电器选择工作电压较高的继电器,从而使继电器在断电延时过程中的电能耗最小,以保证延时精确并可靠的工作。

工作时序图(图5)中延时t为在工作电源断开后,延时分断触点延时时间;如在延时过程中加入复位信号,则延时结束。
