变压器同名端如何判断

来源:电工天下   编辑:小电工发布时间:2016-01-27 18:46:28

一、变压器同名端的判断方法

所谓变压器的同名端,就是在两个绕组中分别通以直流电,当磁通方向迭加(同方向)时,两个绕组的电流流入端就是它们的同名端,两个绕组的电流流出端是它们的另一组同名端。

判断方法:将变压器的两个绕组并联,再与一个灯泡串接在交流电源上。这个交流电源的频率要与变压器磁芯相适应,铁芯变压器用工频,开关变压器用开关电源供电。

调换其中任一绕组的两个头,并好后与灯泡相串通电.比较两种接法时,会发现亮度不同,亮度较暗的那一种接法,变压器相并的端子即是同名端。

二、变压器同名端的建议判别方法

一、目的:用一定的测试方法找到变压器绕组的同名端。

二、测试仪器或用具
直流电源供应器、100欧/0.5W电阻、至少是双通道示波器,被测变压器。

三、测试原理描述

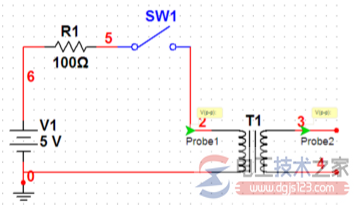

变压器同名端

如上图:示波器两个通道的探头分别接被测变压器的主绕组和另一个绕组,直流电源供应器的电压调到5V,观察开关闭合的瞬间在示波器上两个通道显示的波形相位,如果为同相,说明示波器探头接地探针的那引线端为同名端,反之为异名端。

四、实际测得的波形图如下:

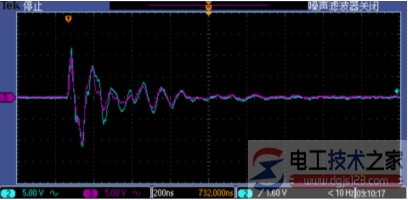

4.1、下图两个波形同相:

变压器同名端

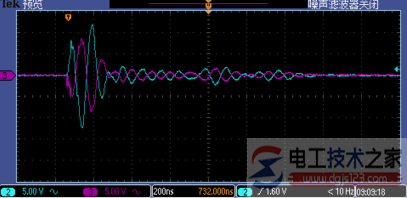

4.2、下图两个波形反相:
变压器同名端

第三部分,什么叫变压器的同名端?怎样判断同名端?

1.在原边取一组绕组,同时在副边也取一组绕组。

2.分别取两组绕组的任意一端短接在一起。

3.用LCR数字电桥测试两组绕组另外一端的电感值,如电感值大于单独测试两组绕组的电感值之和,则测试的两端为异名端,反之为同名端。

注:
当为异名端时,L=L1+L2+2M(M为互感)
当为同名端时,L=L1+L2-2M(M为互感)

绕制变压器线圈时,怎样判断同名端。

绕制时,初级要记住第一个线头,再绕次级时,也要记住第一个头。绕的方向要一致。第一个头就是“同名端”。就是将两个线圈串联然后测电感量,若电感量比单独两个线圈的都大,则判断为“正、负---正、负”方式串联、反之则叛断为“正、负---负、正”方式串联。这样即可知同名端了

变压器的同名端怎么判断

用一只指针式万用表、一个干电池就可以判别变压器的同名端,方法是:将指针式万用表打在直流电压10V档,接于待测变压器的电压较高侧的绕组两端,将干电池负极接于另一绕组一端,用正极去触碰绕组的另一端,同时观察万用表的偏转方向,如电池 接通时表针正偏、断开时表针反偏,说明正极端触碰的绕端与万用表红表笔接的绕组端是同名端(称为负极性),反之是异名端(称为正极性)。注意测试时人体不要触及变压器端子,防止被电击。

电力变压器在交接和大修理后要进行极性测试,小型变压器可根据需要进行。

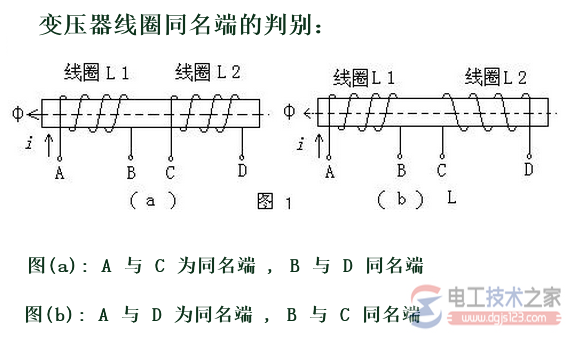

变压器同名端
