【图】三相变压器电气符号及功能说明

来源:电工天下   编辑:小电工发布时间:2015-12-14 07:11:58

三相变压器电气符号

三相变压器广泛适用于交流50Hz至60Hz,电压660V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

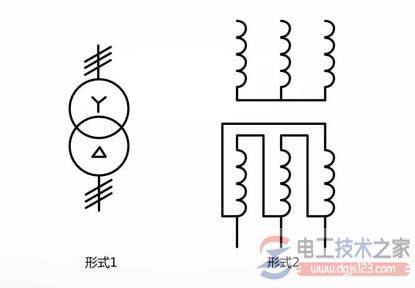

星形三角形连接的三相变压器

图1,星形三角形连接的三相变压器
星形连接的三相变压器

图2,具有抽头的星形连接的三相变压器,每个初级绕组除其端头外还示出个可用的连接点
星形连接的三相变压器

图3,星形三角形连接的由单相变压器组成的三相变压器
星形三角形连接的三相变压器

图4,有载分接开关的星形三角形连接的三相变压器
星形曲折形中性点引出连接的三相变压器

图5,星形曲折形中性点引出连接的三相变压器
星形三角形连接的三相变压器

图6,星形三角形连接的三相变压器
