户外电力变压器的三种安装方式

来源:电工天下时间:2020-08-06 13:19:26 作者:老电工手机版>>

有关户外电力变压器的安装方式,在户外安装电力变压器时,一定要掌握正确的安装方式,这里介绍三种安装方式,以及在安装操作时的注意事项,供大家参考。

户外电力变压器的安装方式

户外安装分为三种方式,一是杆塔式,二是台墎式,三是落地式(包括预装式)。

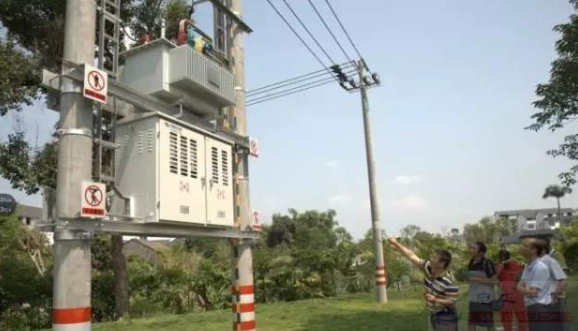

户外电力变压器的三种安装方式

1、杆塔式

杆塔式是将电力变压器安装在杆上的构架上,分为单杆式和双杆式。

(1)电力变压器容量为30KVA及以下(包括30KVA)

使用单极电力变压器工作台。

将电力变压器,高压跌落保险丝和高压避雷器安装在水泥杆上,其轴应沿与组装电力变压器相反的方向倾斜13°-15°。

(2)电力变压器的容量在50KVA至315KVA之间

使用双极配电变压器

电力变压器平台由一个主磁极水泥极和另一个辅助辅极组成。主极配有高压跌落式熔断器和高压引下线,辅助极具有次级反向导线。双极电力变压器平台坚固耐用,穿过单极配电变压器。

杆塔安装的优点:占地少、四周不需围墙或遮栏,带电部分距地面高,不易发生事故。缺点:台架用钢材较多,造价较高。

2、台墎式

台墎式是在变压器杆下面用砖石砌成0.5-1m的四方台,将变压器放在上面。

适用范围:一般安装315KVA以上的变压器。

台墎式变压器安装时的注意事项:

(1)变压器周围约1.8m处应有坚固的围栏或墙壁,并应由专人锁好门。

(2)围栏和围栏应与变压器保持足够的安全工作距离。

(3)在电线杆或周围的墙壁上应悬挂警告标志,如“高压危险,禁止攀爬”,以防止人和动物接近。

台式电力变压器安装的优点:造价低,便于维护检修。缺点:占地较多,周围要装设遮栏,小动物易爬到带电部分上去,易发生受外力破坏事故。

3、落地式

落地式是将变压器直接放置在地面上。高压引下线,保险丝和避雷器都在线路接线柱上。

落地式变压器的安装注意事项:

(1)必须在变压器周围安装可靠的障碍物,并且门必须由指定人员锁定和保持。

(2)必须在避难所外部悬挂警告标志,例如“高压危险,请勿攀爬”。

(3)由于变压器的带电部分离地面很低,因此进入避难所后必须将其切断。

以上就是户外电力变压器的三种安装方式,以及在安装户外电力变压器时的注意事项,希望对大家有所帮助。
