几种控制电机的控制电路原理图

来源:电工天下   编辑:小电工发布时间:2022-03-14 11:07:16

以下是控制电机的几种控制原理图,覆盖了所有电机的控制形式,主要包括电动机的点动控制原理图, 电动机的连续运转控制线路原理图,电动机的点动和常动的混动控制线路原理图等,供大家参考。

电动机控制电路原理图

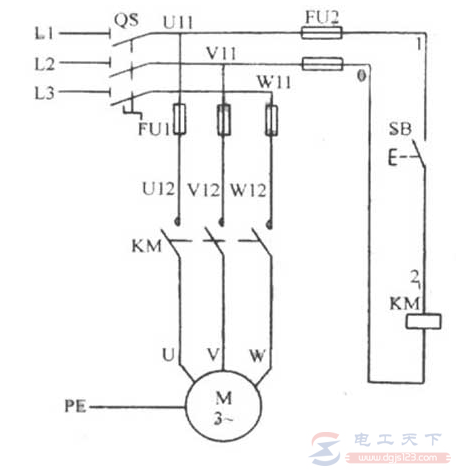

1、电动机的点动控制原理图

几种控制电机的控制电路原理图

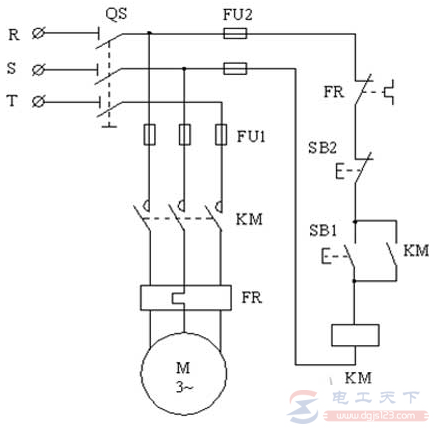

2、电动机的连续运转控制线路原理图(自锁)

几种控制电机的控制电路原理图

3、电动机的点动和常动的混动控制线路原理图

几种控制电机的控制电路原理图

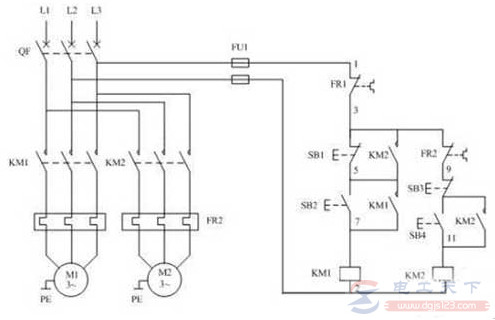

4、电动机的两地控制线路原理图

几种控制电机的控制电路原理图

5、电动机的按钮联锁正反转控制电路原理图

几种控制电机的控制电路原理图

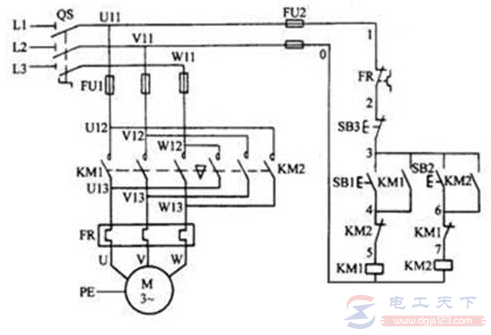

6、电动机的接触器联锁正反转控制电路原理图

几种控制电机的控制电路原理图

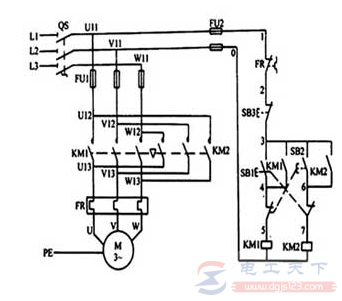

7、电动机的双重互锁的正反转控制电路原理图

几种控制电机的控制电路原理图

8、电动机的顺序停止控制线路原理图

几种控制电机的控制电路原理图

9、电动机的顺序启动逆序停止控制线路原理图

几种控制电机的控制电路原理图
